Conectori și LED-uri

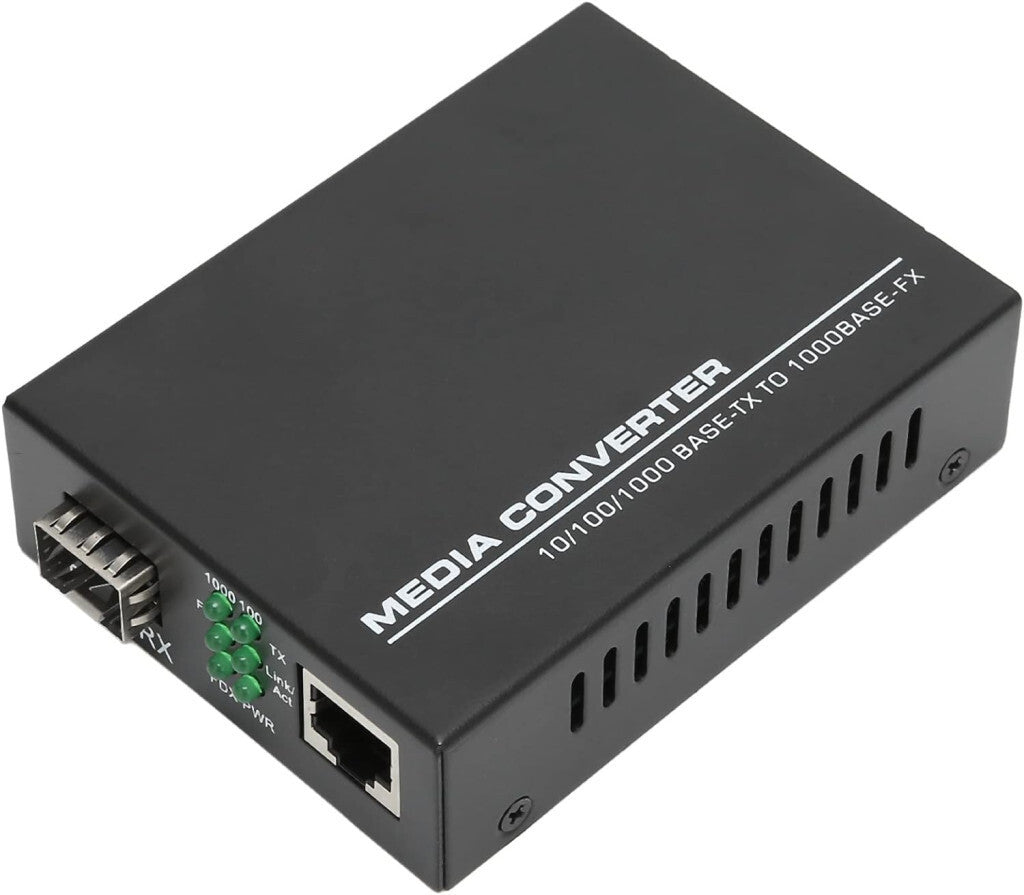

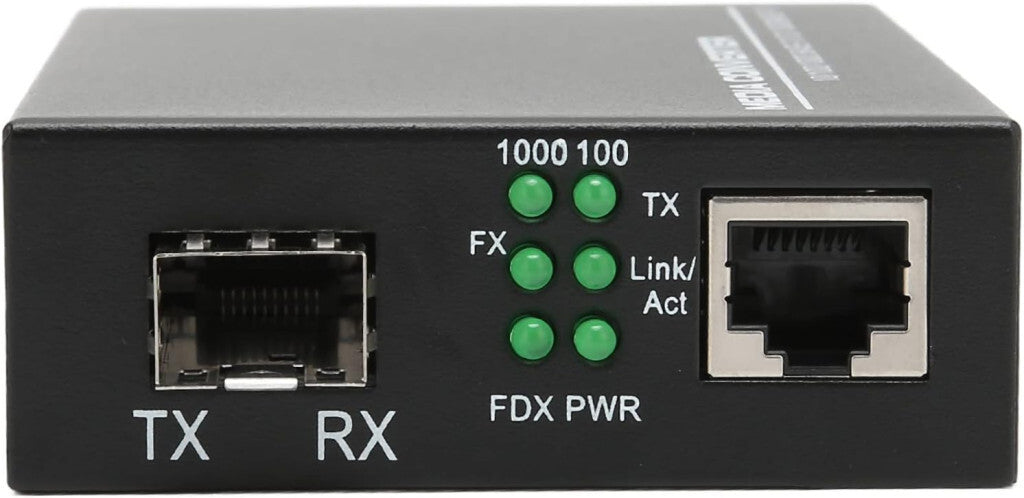

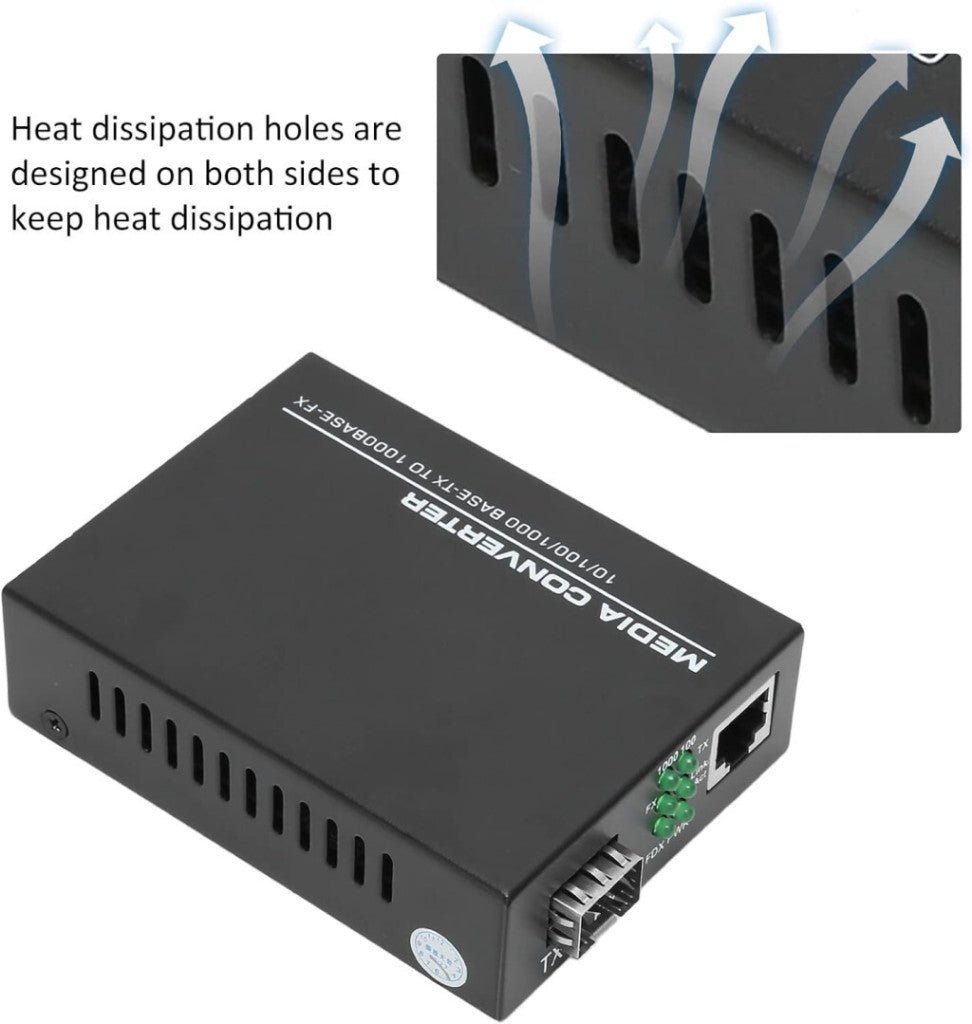

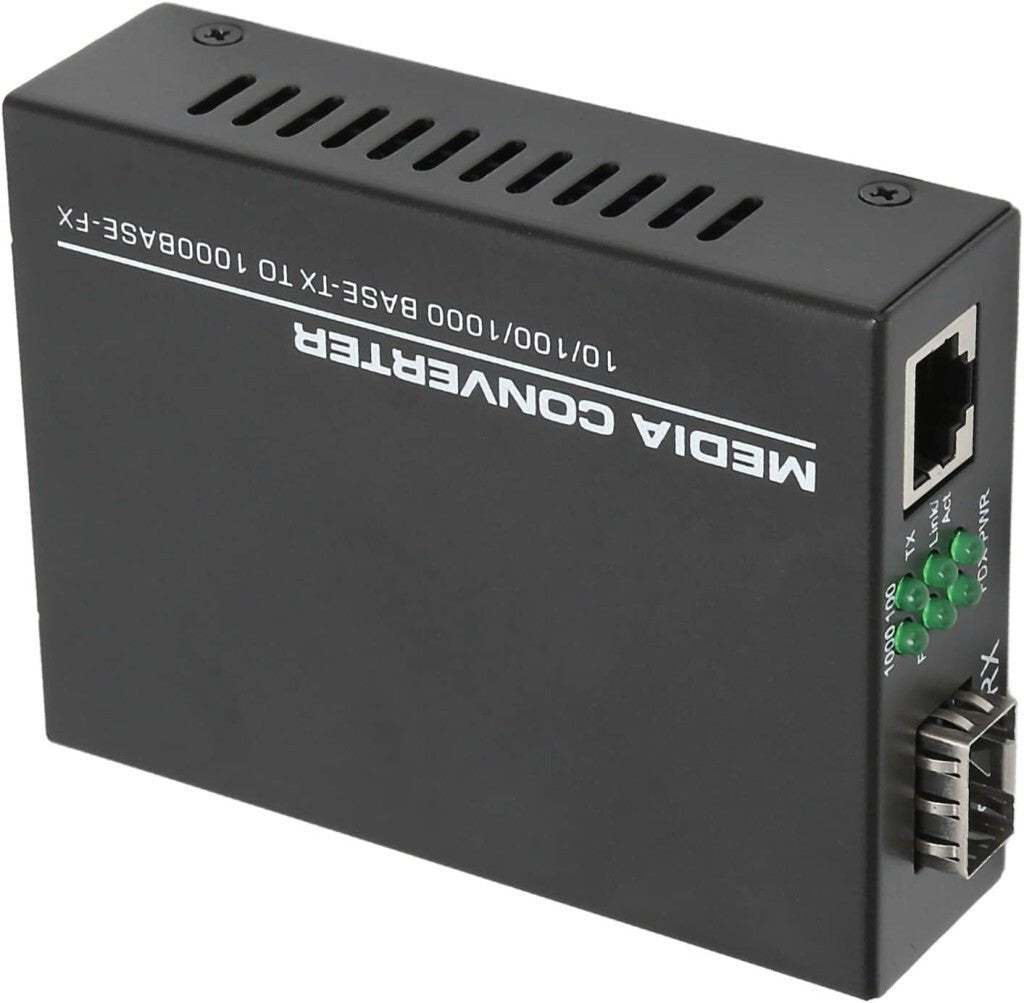

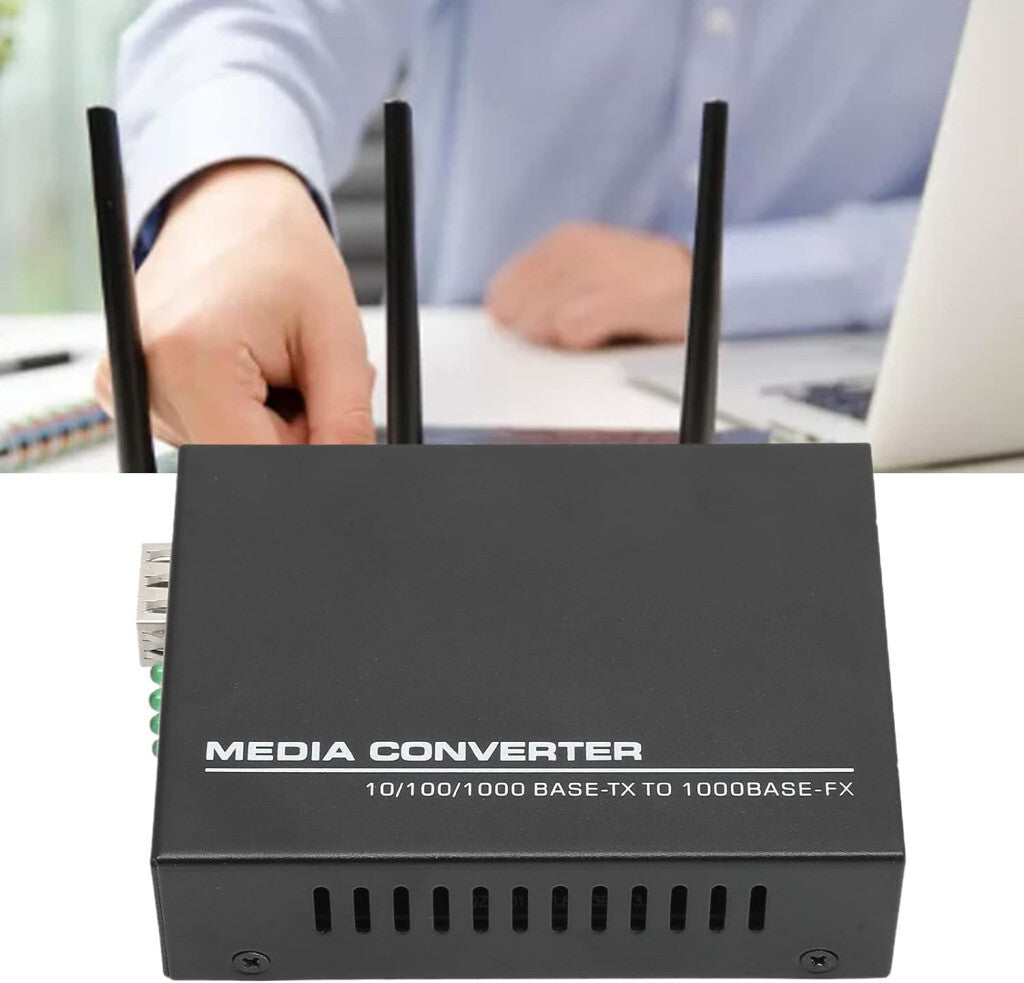

Pe panoul frontal/superior:

Slot SFP – pentru inserarea modulului optic

Port Ethernet RJ-45 – pentru conexiuni 10/100/1000BASE-T

LED PWR – starea alimentării de la rețea

LED-uri LNK/ACT – indicatori ai conexiunii și traficului de date pe fibră/ethernet

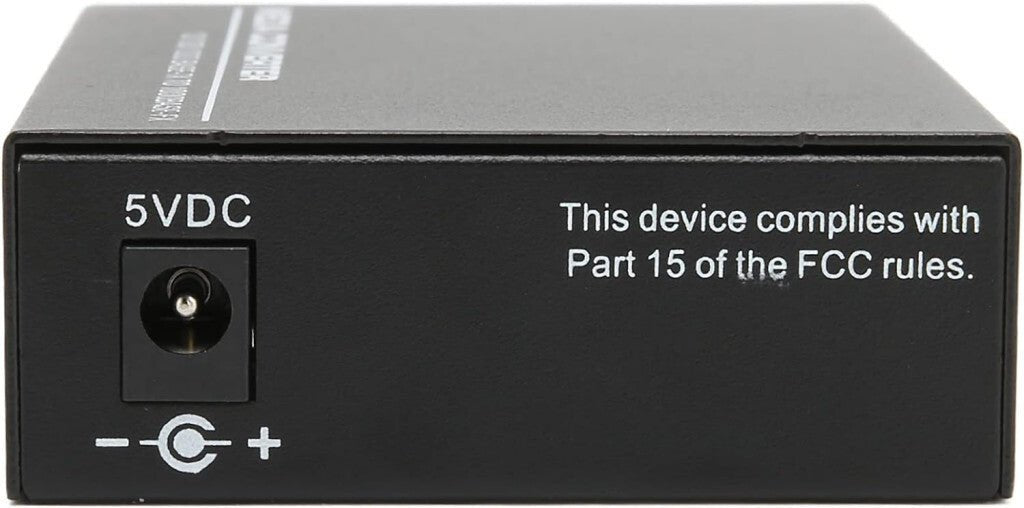

Panoul posterior:

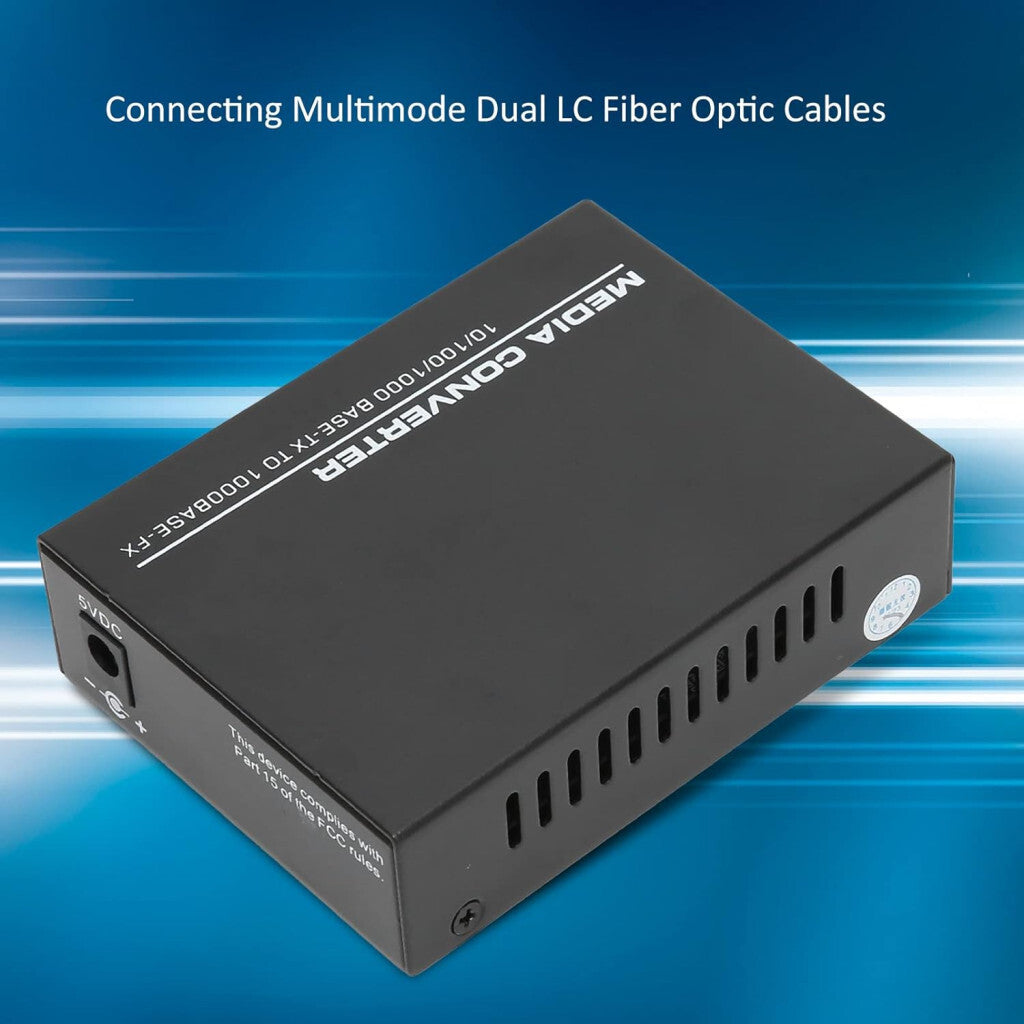

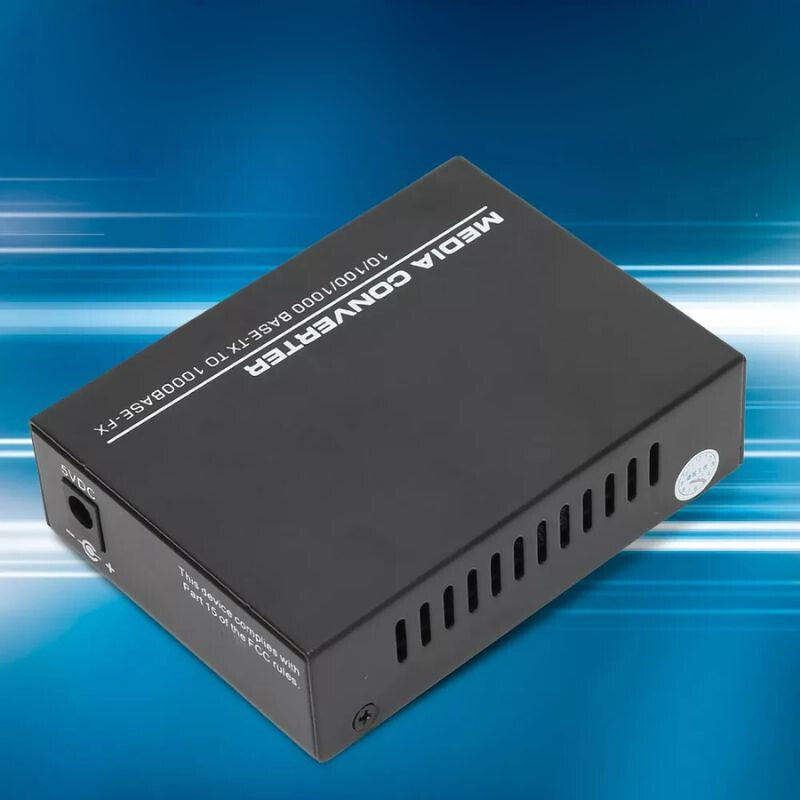

Intrare DC – pentru conectarea sursei de alimentare

3. Conectarea sursei de alimentare

Introduceți mufa DC a sursei de alimentare externe în priza de pe partea din spate a dispozitivului.

Conectați adaptorul la o priză de perete de 100–240 VAC.

Dacă LED PWR este aprins, dispozitivul este alimentat.

4. Instalarea modulului SFP

Opriți dispozitivele de rețea conectate la aparat.

Scoateți capacul antipraf al slotului SFP.

Introduceți modulul SFP compatibil MSA în slot.

Verificați dacă modulul este fixat ferm.

5. Conectarea cablurilor

Cablu optic: TX↔RX („pereche încrucișată”), adică transmisia către receptor

Cablu Ethernet: conectați portul RJ-45 la dispozitivul de rețea folosind un cablu Cat5e sau superior

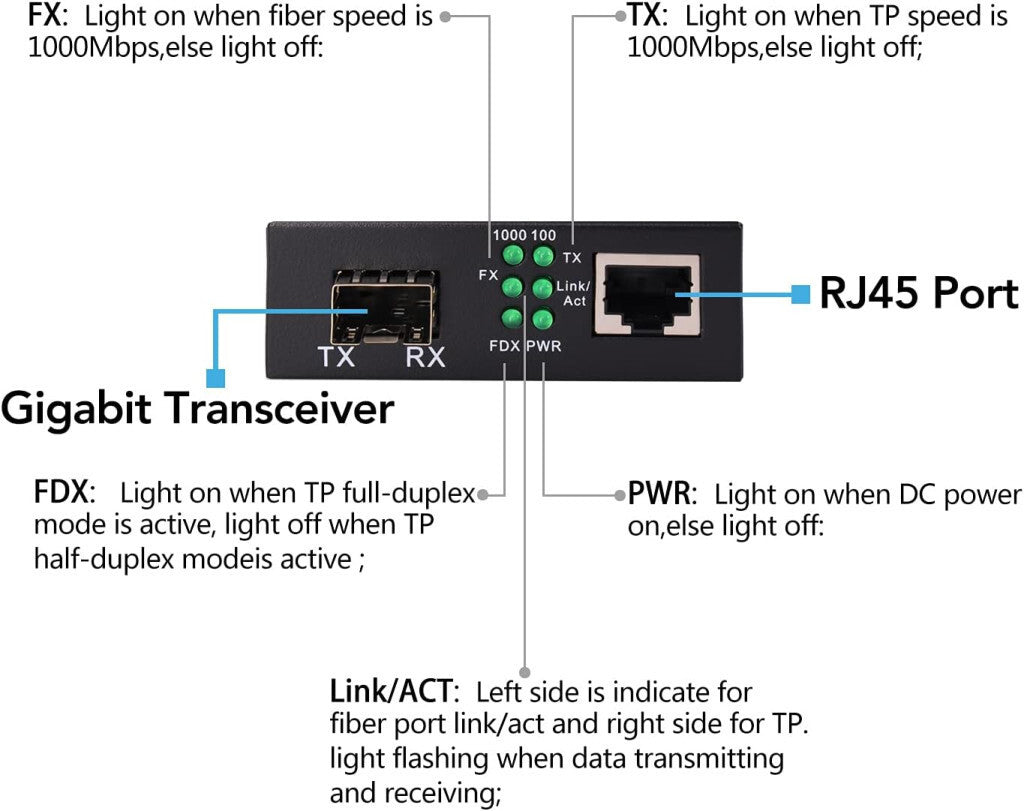

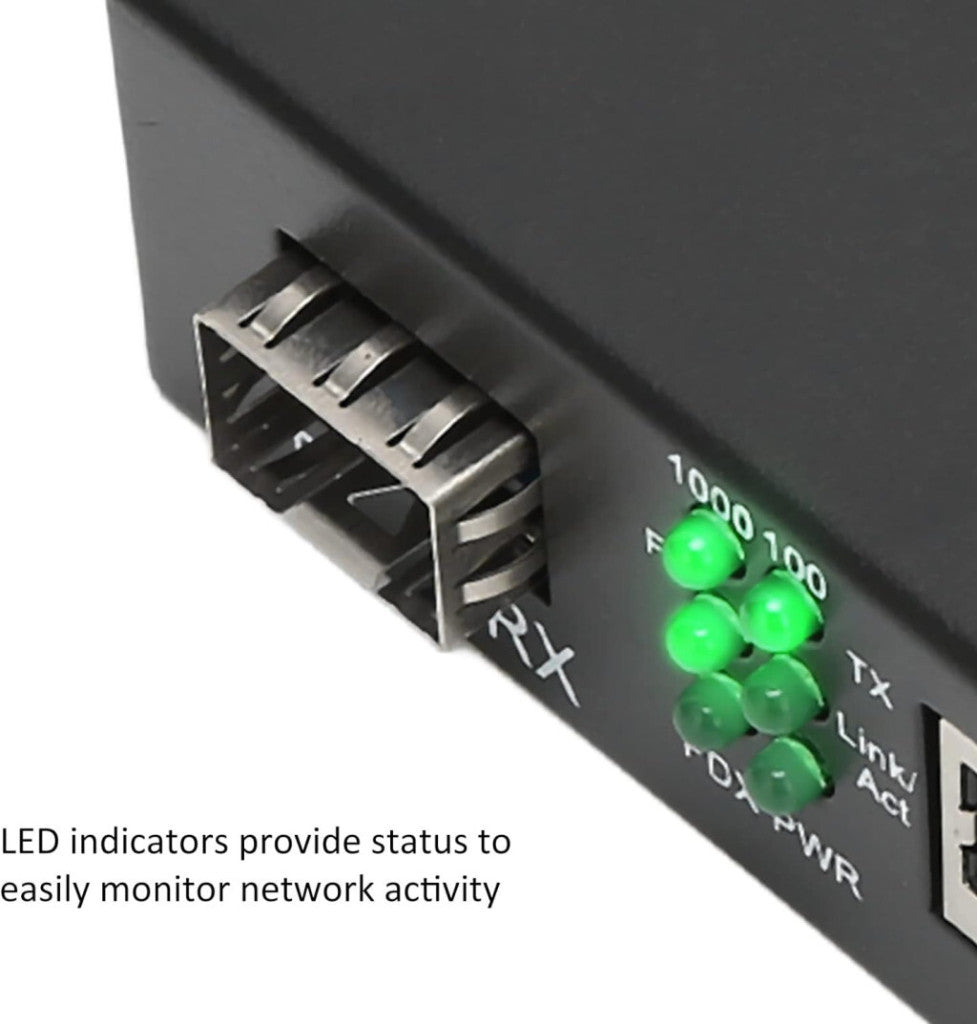

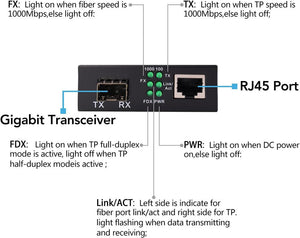

6. Semnificația LED-urilor

PWR: verde – dispozitivul este alimentat

Fiber LNK/ACT: verde continuu – conexiunea este stabilită; clipire – trafic de date

TP LNK/ACT: indicatorul conexiunii/traficului de date RJ-45

TP 1000: verde – conexiune gigabit; stins – 10/100 Mbps

7. Procedura de punere în funcțiune

Opriți dispozitivele de rețea care urmează să fie conectate.

Introduceți modulul SFP și conectați cablurile.

Conectați sursa de alimentare, apoi porniți dispozitivele de rețea.

Verificați indicațiile LED-urilor – dacă toate se aprind, convertorul este gata de funcționare.

8. Comutatoare DIP (dacă există)

Unele convertoare oferă opțiuni selectabile pentru LFP (Link Fault Pass-through), negociere automată și reglarea vitezei.

Exemplu: la modelele TP-Link și Signamax, funcțiile pot fi activate cu ajutorul comutatoarelor

9. Depanare

Nu există activitate LED: verificați alimentarea și sursa de alimentare.

Semnale optice incorecte: verificați corectitudinea direcției TX/RX.

Distanțe foarte mari sau defecțiuni ale cablului – pot cauza probleme intermitente.

Este necesară configurarea DIP – în cazul problemelor legate de LFP sau negocierea automată, configurați comutatoarele și reporniți dispozitivul.

10. Întreținere și siguranță

Utilizați numai o sursă de alimentare adecvată.

Nu amplasați dispozitivul într-un mediu cu temperaturi extreme sau umiditate ridicată.

Nu desfaceți carcasa dispozitivului.

Deconectați-l de la alimentare atunci când nu este utilizat.

Pentru protecția porturilor optice, nu priviți niciodată în acestea.

11. Specificații tehnice (exemplu bazat pe modelele FS)

Viteză: Ethernet 10/100/1000 Mbps, compatibil cu module SFP

Tensiune de alimentare: 12 VDC (consum maxim ≈3 W)

Mediu de funcționare: 0–50 °C, ≤95% umiditate relativă

Dimensiuni și greutate: aproximativ 80×110×24 mm (~150–200 g)
