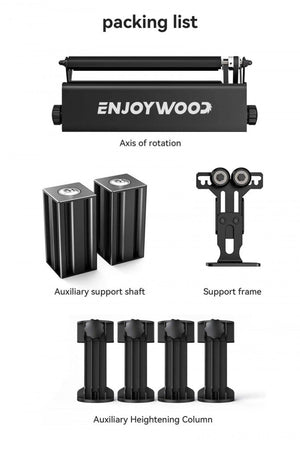

1. Conținutul pachetului

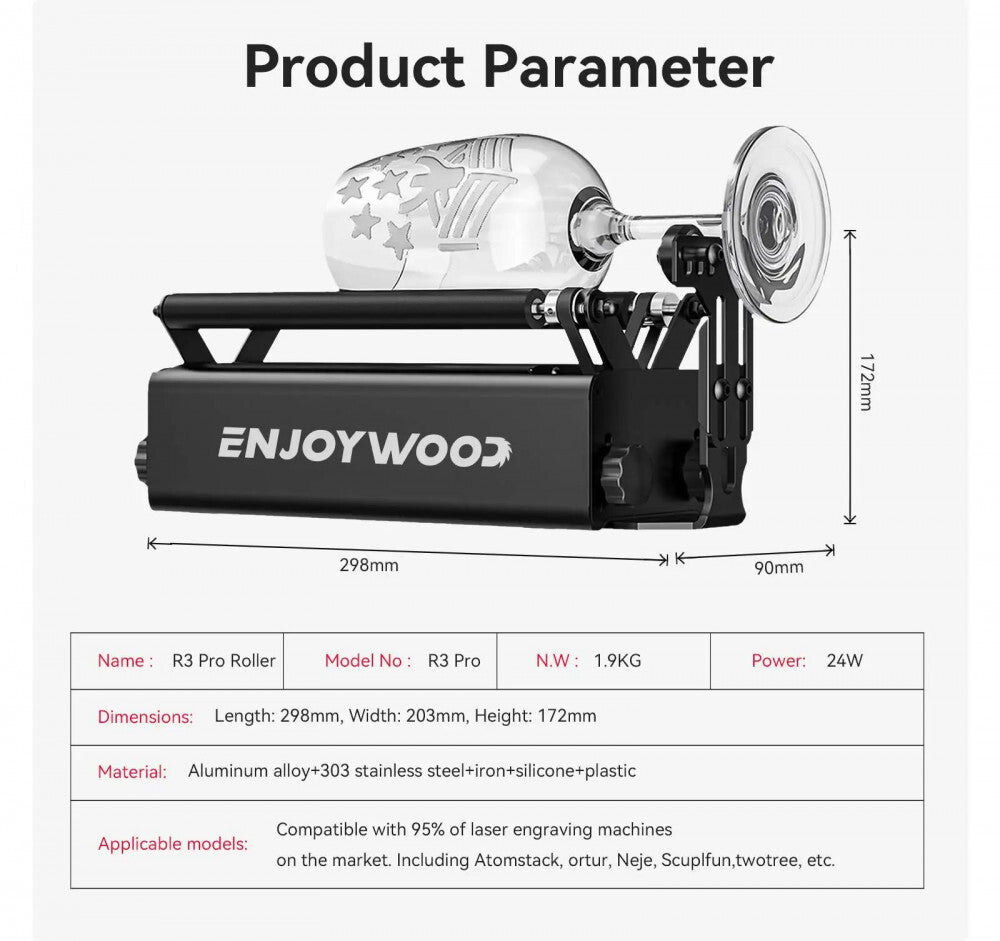

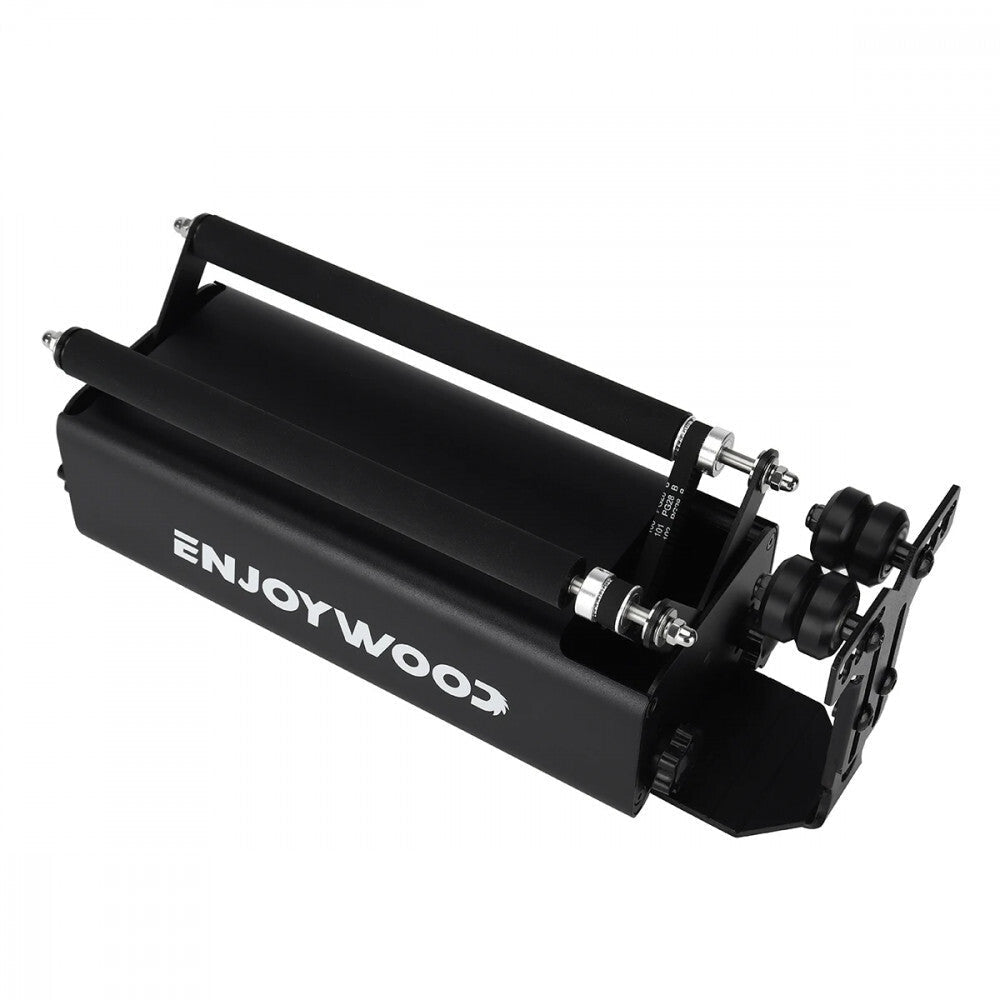

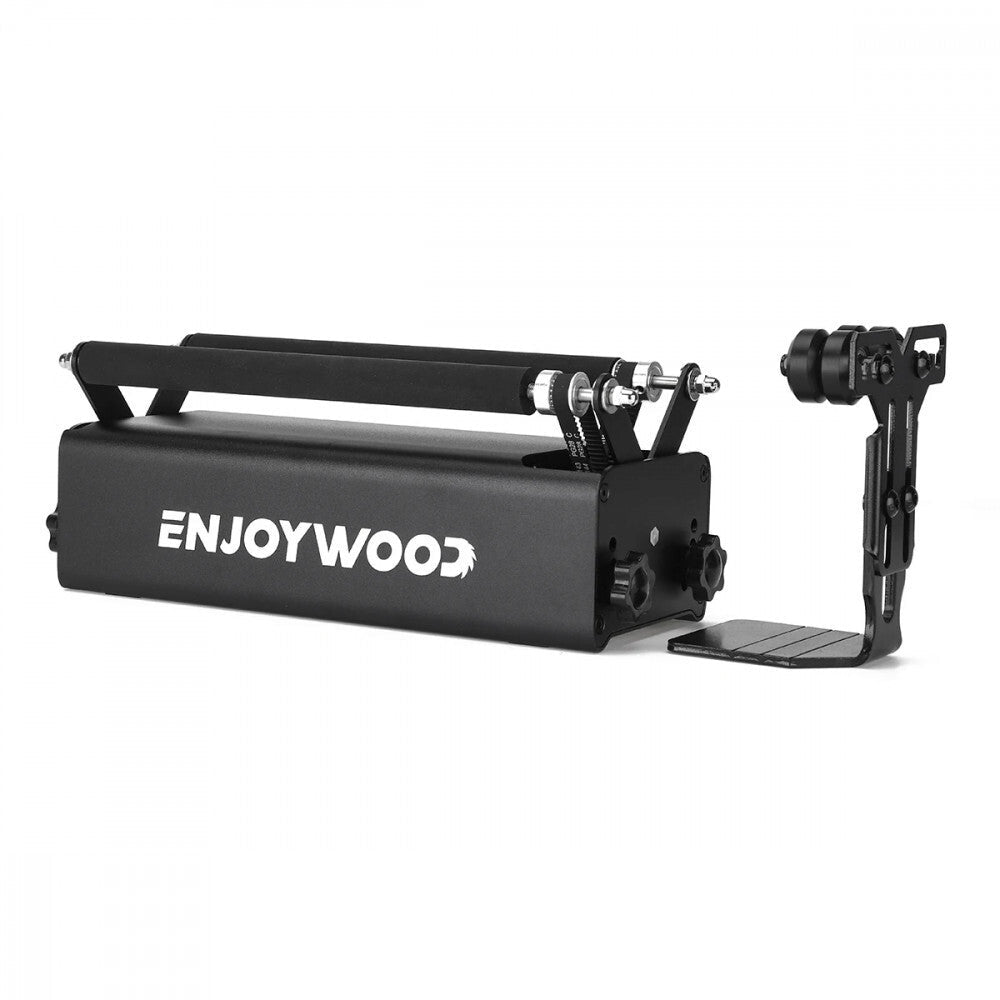

Cilindru rotativ R3 PRO cu cadru din aluminiu și motorizare integrată

4 mânere cu inele tip floare de prunpentru reglarea lățimii cilindrului

Cabluri pentru diferite mărci de gravatoare laser (de exemplu, AtomStack, Neje, Ortur)

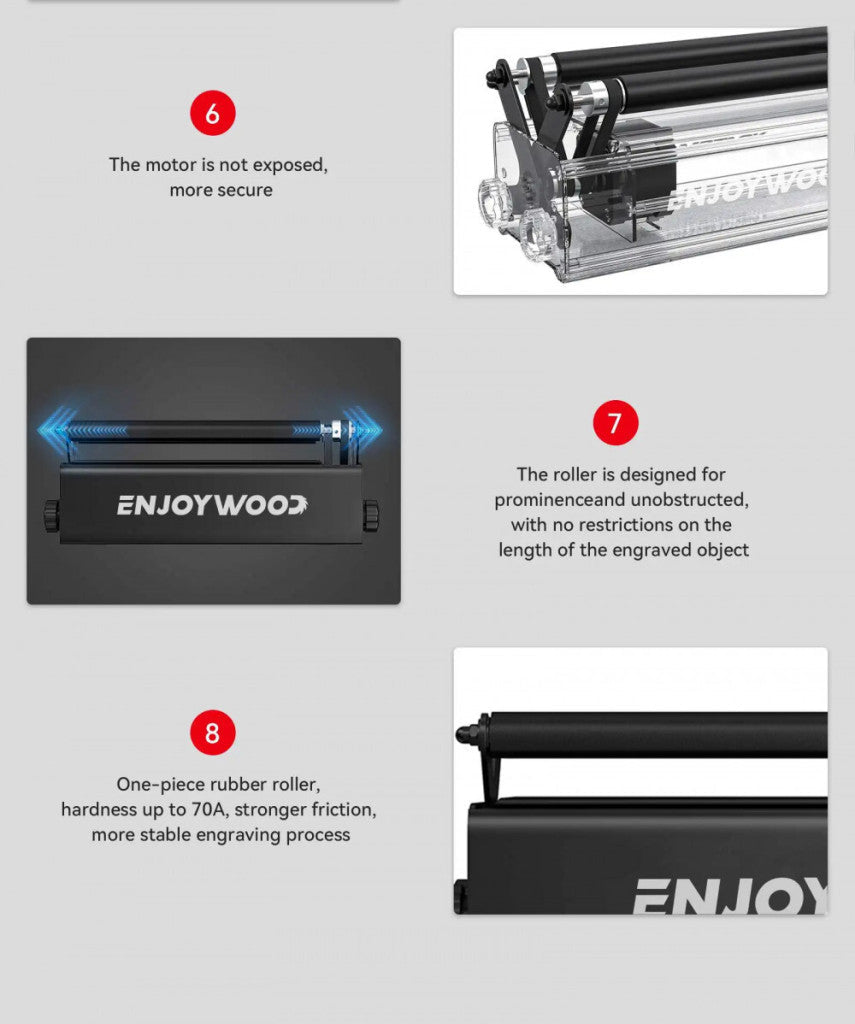

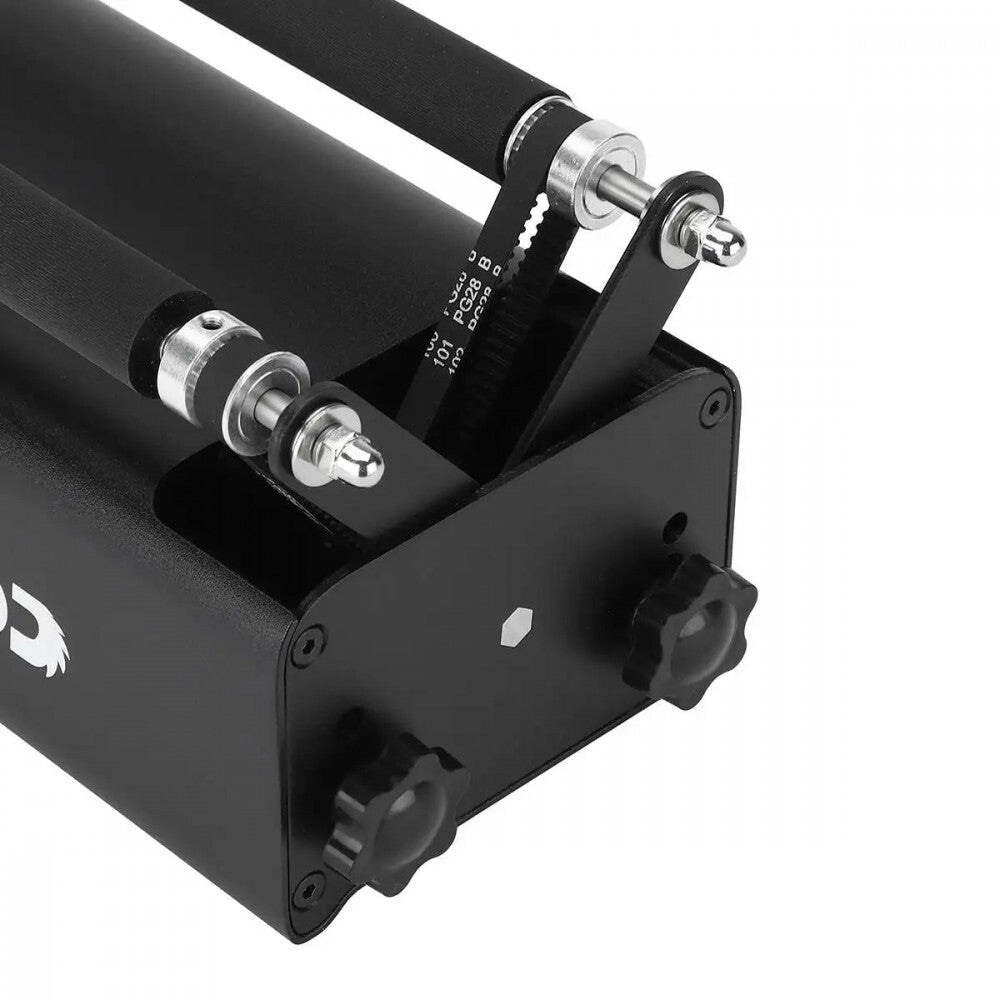

Transmisie sincronă cu curea dințată pentru rotirea cilindrului

Manual de utilizare (original în engleză/chineză)

2. Avertismente de siguranță

Poate fi utilizat doar de adulți, iar persoanele cu mai puțină experiență îl pot folosi numai sub supraveghere

Nu îl utiliza în medii umede sau expuse la apă (de exemplu, în exterior sau în apropierea substanțelor chimice)și ține-l departe de surse de foc și de câmpuri magnetice puternice

Nu deschide și nu demontacilindrul sau gravatorul în timpul funcționării, deoarece poate fi periculos

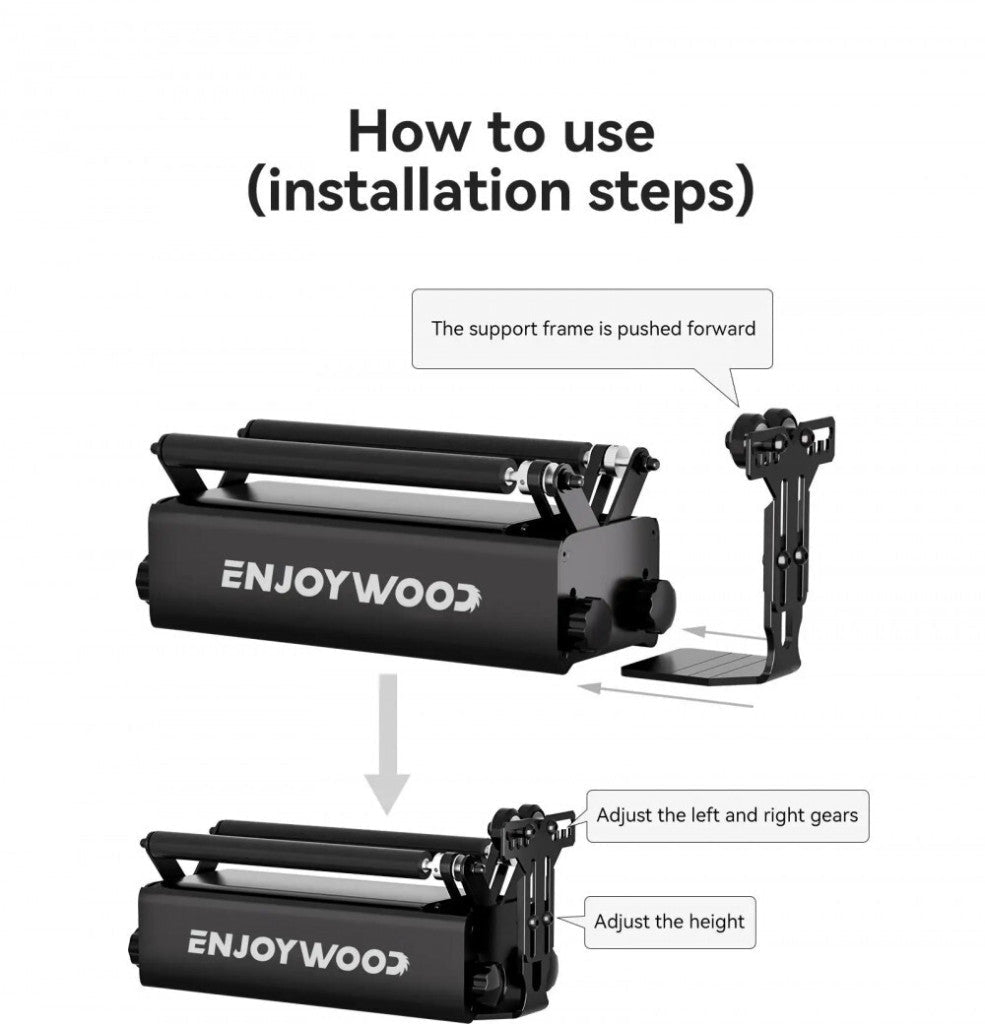

3. Dimensionare și ajustare

Slăbește cele 4 mânere tip floare de prun și reglează distanța dintre cilindri pentru a se potrivi lățimii piesei de prelucrat

Dacă strângi toate cele patru butoane, cilindrul din oțel va fixa obiectul în siguranță

Verifică dacă ambii cilindri sunt în plan orizontal și paraleli cu linia gravitațională a laserului

4. Conectarea la gravator

Conectare simplă, direct prin port USB sau printr-un cablu cu 4 pini:

Conector alb: pentru AtomStack…

Conector negru: pentru gravatoarele Neje/Ortur

În unele cazuri, poate fi necesară modificarea valorii impulsului (steps/mm) în software-ul de control (LaserGRBL, LightBurn)

5. Configurarea software-ului

A. LaserGRBL:

Instalează programul

Conectează gravatorul și identifică portul COM

Accesează setările GRBL și modifică valorile impulsurilor $100 și $101 printr-o gravare de test (de exemplu, un pătrat de 30×30 mm)

B. LightBurn:

Selectează meniul „Edit → Machine Settings”

Configurează valorile impulsurilor pentru coordonatele $100 (X) și $101 (Y)

6. Punerea în funcțiune

Strânge, de exemplu, mânerele pentru a fixa piesa de prelucrat

Verifică să nu ajungă cureaua sincronă în calea laserului

Verifică din nou planeitatea cilindrilor și conexiunile

Pornește gravarea – rotirea cilindrului asigură rotirea eficientă și uniformă a obiectului în timpul gravării

7. Întreținere și curățare

Ține-l departe de apă și substanțe chimice (în special în zona motorului și a curelei)

Nu îl acoperi complet – motorul rămâne rece dacă este bine ventilat

Folosește o lavetă moale pentru curățare și unge periodic cureaua

Nu suprasolicita motorul – nu folosi o viteză de rotație prea mare și nu îl utiliza pe suprafețe prea mari

 Rezumat

Cilindrul rotativ ENJOYWOOD R3 PRO este un accesoriu practic și versatil, care permite gravarea obiectelor cilindrice. Este sigur și ușor de instalat, iar cu setările software adecvate se poate obține o precizie extrem de fină.
