Destinația produsului

Cu ajutorul comutatorului HDMI 16×1 puteți conecta până la 16 surse de semnal HDMI diferite la un singur afișaj HDMI, precum un televizor, un monitor sau un proiector.

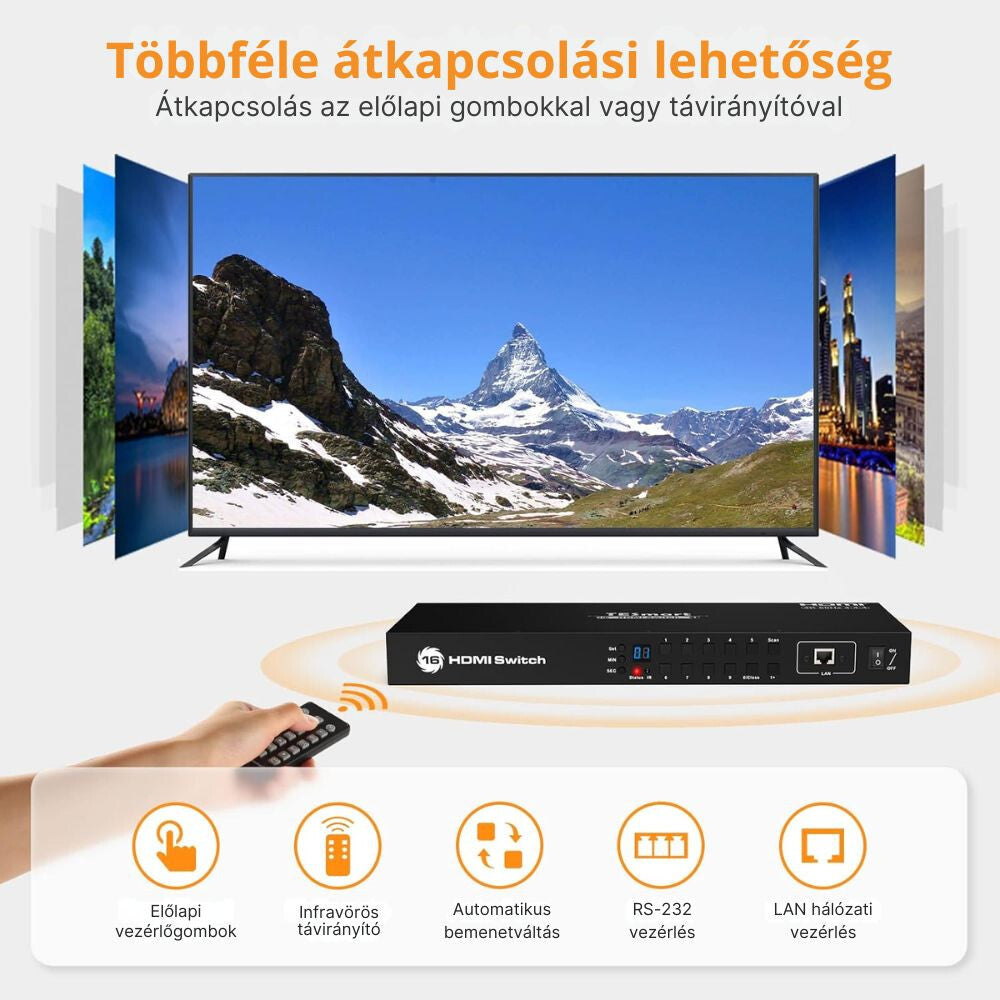

Puteți comuta între sursele conectate folosind butoanele de pe panoul frontal, telecomanda cu infraroșu inclusă sau prin conexiunea RS232 ori de rețea.

Caracteristici principale

• 16 intrări HDMI și 1 ieșire HDMI
• Rezoluție maximă acceptată: 3840 × 2160 @ 30 Hz
• Emulare EDID încorporată pentru fiecare intrare HDMI
• Compatibilitate Hot Plug – dispozitivele HDMI pot fi conectate și deconectate fără a opri comutatorul
• Detectare și comutare automată a intrărilor HDMI
• Funcție de scanare automată a intrărilor
• Interval de comutare automată reglabil
• Butoane de control pe panoul frontal
• Telecomandă cu infraroșu
• Posibilitate de conectare a unui receptor IR extern
• Control RS232
• Control LAN/TCP-IP
• Poate fi utilizat și cu dispozitive DVI-D Single Link, folosind un adaptor HDMI–DVI corespunzător

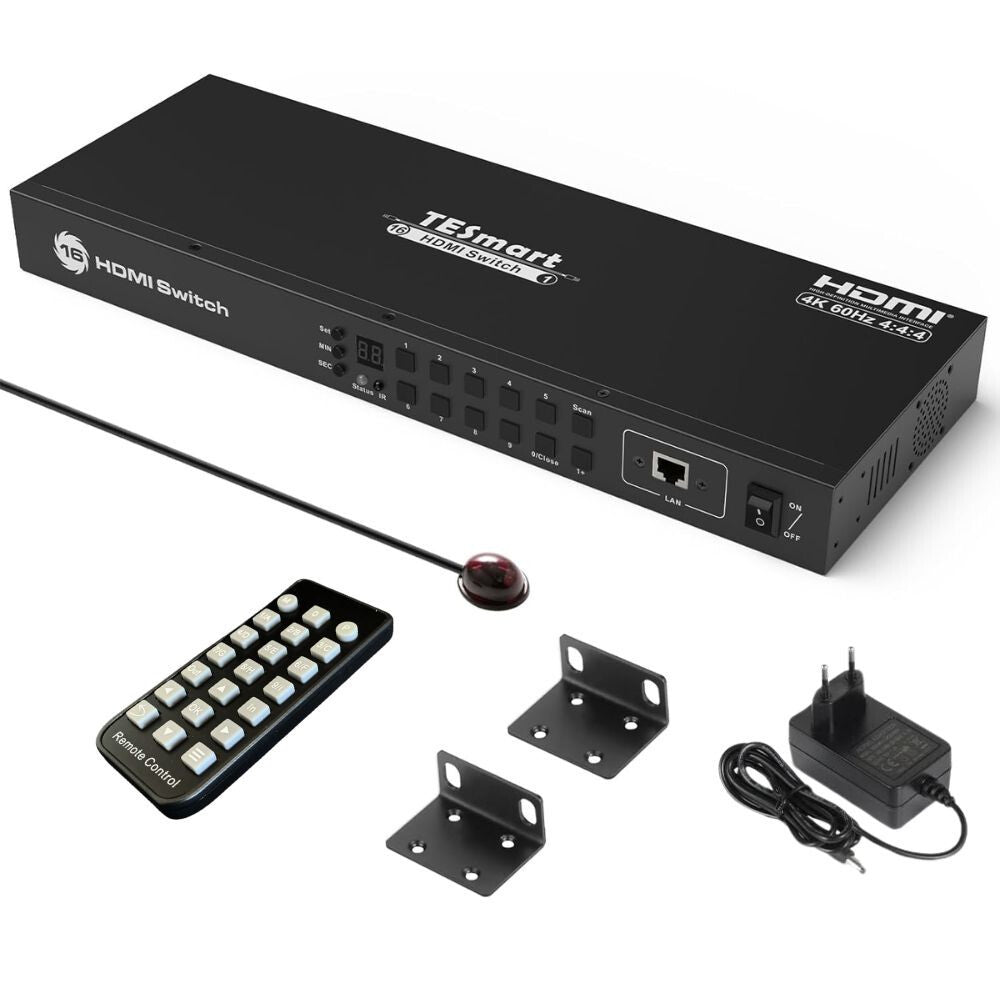

Conținutul pachetului

• 1 comutator HDMI 16×1
• 1 adaptor de rețea DC 12 V
• 1 telecomandă cu infraroșu
• 1 cablu pentru receptor IR extern
• 1 conector RS232 cu 3 pini
• Urechi de fixare pentru rack
• Manual de utilizare

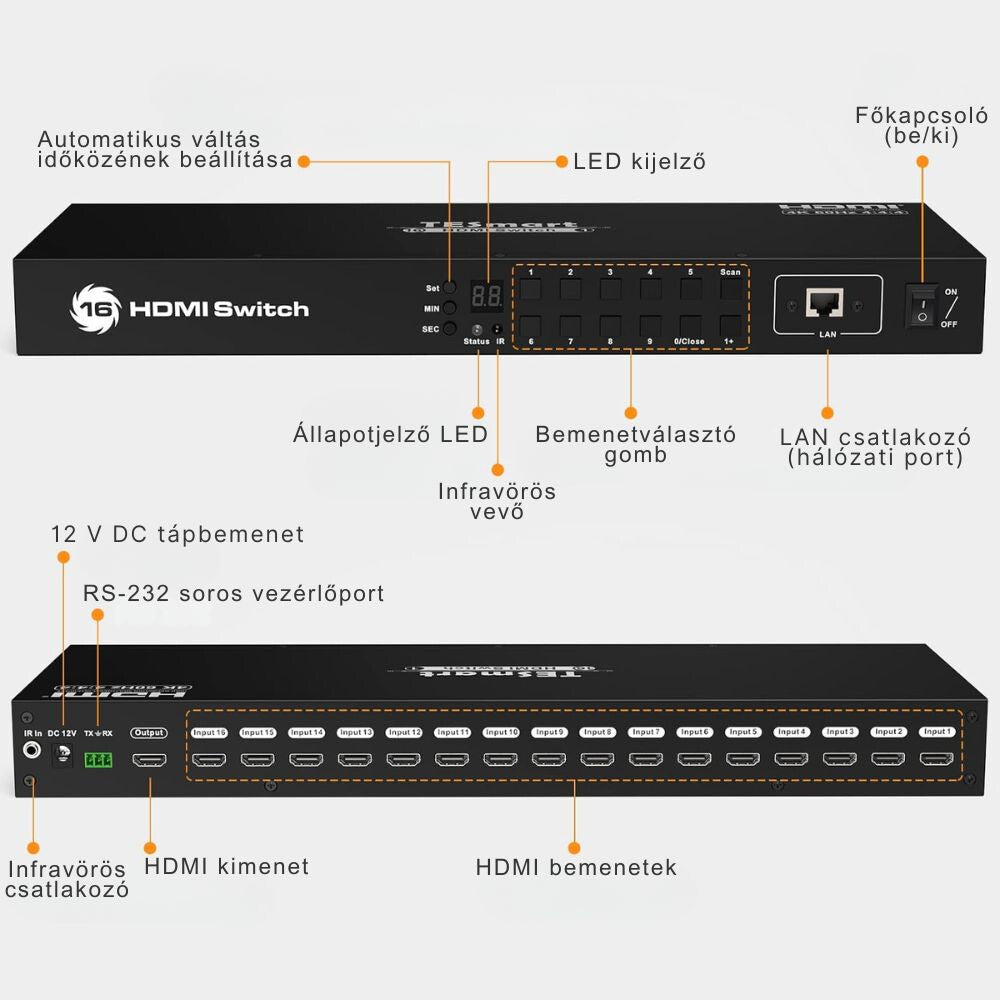

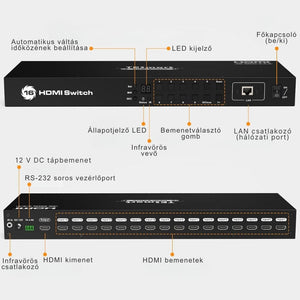

Conectorii și comenzile aparatului

Conectori pe panoul din spate

IR EXTENSION IN

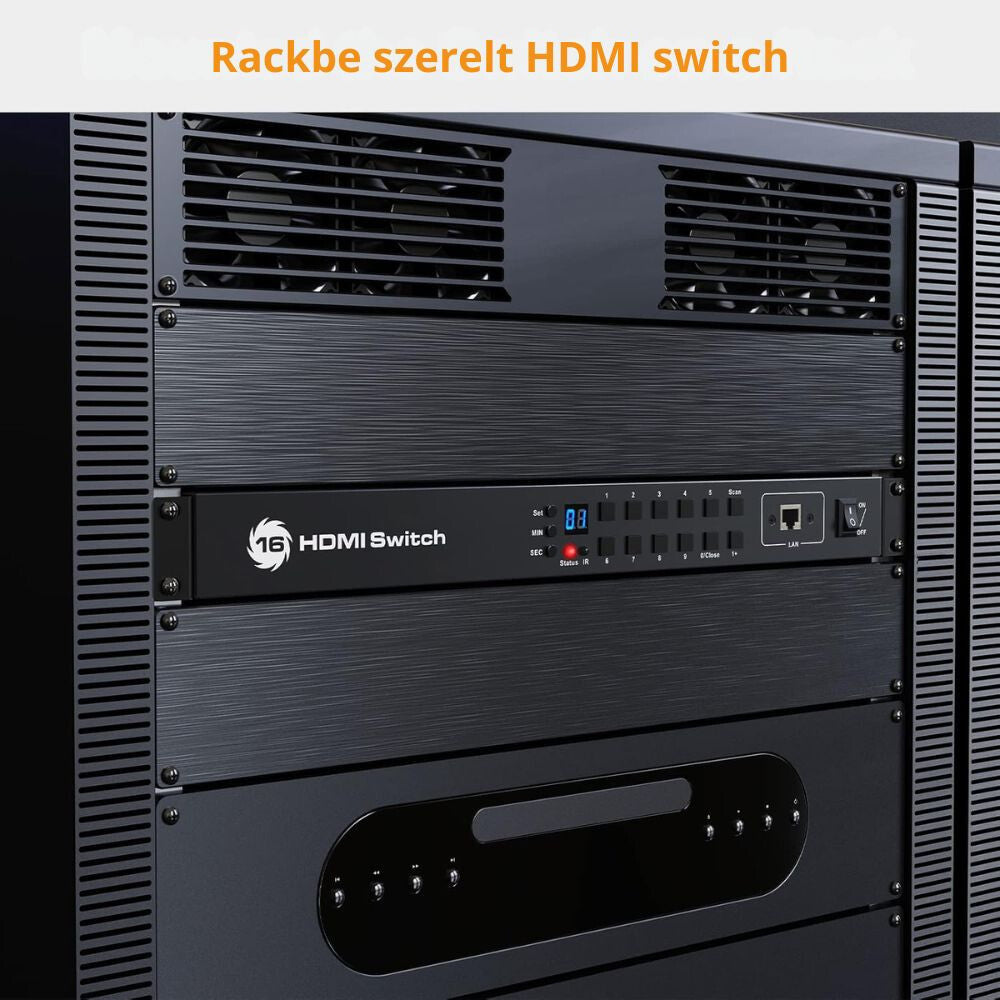

Se utilizează pentru conectarea unui receptor infraroșu extern. Este util atunci când aparatul este amplasat, de exemplu, într-un dulap rack, iar receptorul IR de pe panoul frontal nu este vizibil.

DC 12V
Conectorul pentru adaptorul de rețea de 12 V inclus.

RS232
Se utilizează pentru controlul aparatului printr-un sistem de control extern.

HDMI OUTPUT
Conectați aici televizorul, monitorul sau proiectorul.

HDMI INPUT 1–16
Aici puteți conecta sursele de semnal HDMI dorite, de exemplu:

• un computer
• un laptop
• o consolă de jocuri
• un player DVD/Blu-ray
• un set-top box
• un player media
• un alt dispozitiv cu ieșire HDMI


LAN
Conector RJ45 pentru control prin rețea.

POWER
Întrerupătorul principal pentru pornirea și oprirea comutatorului HDMI.

Comenzi pe panoul frontal

Afișaj LED

Afișajul indică numărul intrării HDMI selectate în prezent.

LED indicator de stare

• Verde: modul de scanare automată este activ
• Roșu: mod normal de funcționare


Receptor IR

Primește semnalele telecomenzii cu infraroșu incluse.

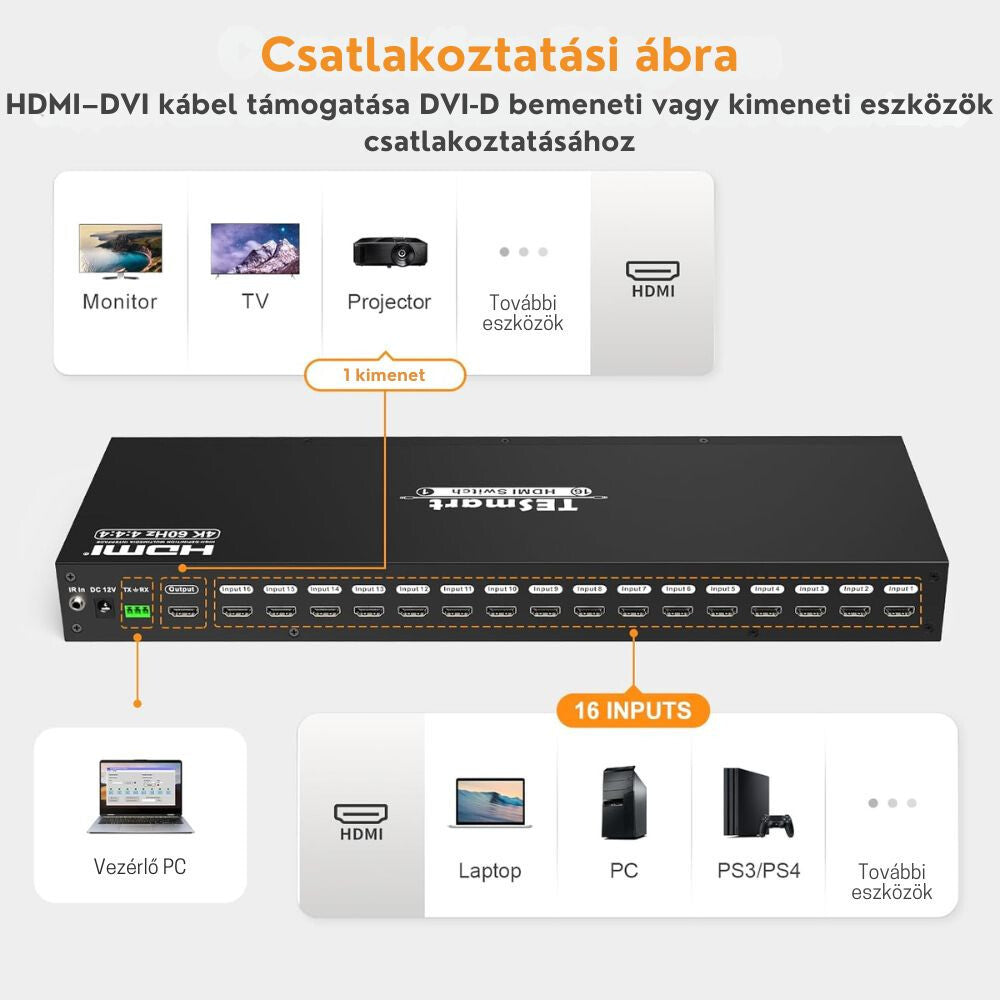

Punerea în funcțiune

1. Opriți dispozitivele pe care doriți să le conectați.
2. Conectați sursele de semnal HDMI la HDMI INPUT 1–16 intrările aparatului.
3. Conectați televizorul, monitorul sau proiectorul la HDMI OUTPUT pentru ieșire.
4. Conectați adaptorul de rețea CC de 12 V inclus.
5. Porniți comutatorul HDMI folosind comutatorul POWER.
6. Porniți dispozitivele sursă conectate și afișajul.
7. Selectați intrarea HDMI pe care doriți să o afișați.


Selectarea intrării HDMI

Selectarea cu ajutorul butoanelor de pe panoul frontal

Intrările 1–9

Apăsați direct una dintre butoanele numerice 1–9 cuprinse între.

De exemplu:

5 → selectarea intrării HDMI 5.

Intrarea 10

Apăsați:

[1+] → [0/Close]

Intrările 11–16

Apăsați:

[1+] → apoi unul dintre butoanele [1]–[6]

De exemplu:

• [1+] + [1] → intrarea 11
• [1+] + [2] → intrarea 12
• [1+] + [6] → intrarea 16


Activarea și dezactivarea ieșirii HDMI

Apăsați direct:

[0/Close]

butonul.

Astfel, afișarea ieșirii HDMI poate fi activată sau dezactivată.

Selectarea intrării cu ajutorul telecomenzii

Intrarea 1

Apăsați butonul [1/A] apoi așteptați aproximativ 2 secunde.

Intrările 2–9

Apăsați direct butonul corespunzător:

[2/B] – [9/I]

Intrările 10–16

Apăsați butonul [1/A] butonul, apoi în decurs de 2 secunde butonul corespunzător [0]–[6/F] butonul.

De exemplu:

• [1/A] + [0] → intrarea 10
• [1/A] + [1] → intrarea 11
• …
• [1/A] + [6/F] → intrarea 16


Detectarea automată a intrării

Detectarea automată a intrării poate fi activată sau dezactivată cu butonul [M] de pe telecomandă.

Când modul automat este activat

Dacă conectați o sursă de semnal HDMI nouă la o intrare sau porniți dispozitivul sursă respectiv, comutatorul HDMI trece automat la această intrare.

Dacă deconectați sau opriți sursa de semnal HDMI utilizată în prezent, dispozitivul trece automat la o altă intrare HDMI activă.

Când modul automat este dezactivat

La conectarea unei surse HDMI noi sau la oprirea unei surse existente, dispozitivul nu comută automat la o altă intrare.

Modul de scanare automată

În acest mod, dispozitivul comută automat, la intervale prestabilite, între intrările HDMI active.

Activarea de pe panoul frontal

Apăsați:

[Scan]

butonul.

Dispozitivul începe să comute automat între intrările active.

Pentru a opri scanarea, apăsați din nou [Scan] butonul.

Activarea cu ajutorul telecomenzii

Apăsați butonul

[P]

de pe telecomandă.

Pentru a dezactiva scanarea, apăsați din nou [P] butonul.

Setarea intervalului de scanare automată

Intervalul comutării automate poate fi setat în minute și secunde.

Setarea minutelor

Apăsați:

[MIN]

butonul pentru selectarea unei valori între 0 și 59 de minute .

Setarea secundelor

Apăsați:

[SEC]

butonul pentru 0–59 de secunde .

Salvarea setării

După selectarea minutelor și secundelor dorite, apăsați:

[Set]

Valoarea setată va fi intervalul pentru comutarea automată a intrării.

Activarea și dezactivarea semnalului sonor

Semnalul sonor al dispozitivului asociat apăsării butoanelor poate fi activat sau dezactivat cu butonul de dezactivare a sunetului/difuzorului de pe telecomandă. kapcsolható be vagy ki.

Conexiune LAN

Switch-ul HDMI poate fi controlat și prin rețea.

1. Conectați un cablu de rețea Cat5e sau Cat6 UTP/FTP la portul LAN al dispozitivului.
2. Conectați celălalt capăt al cablului:
   - la routerul rețelei locale sau
   - direct la un computer.
3. Prin conexiunea de rețea, intrările HDMI pot fi selectate folosind comenzi TCP/IP.


Software-ul de control al rețelei și API-ul furnizate de producător sunt destinate în principal sistemului Windows.

Conexiune RS232

Conectorul RS232 poate fi utilizat pentru sisteme de control externe.

Folosind conectorul cu 3 pini inclus, conectați switch-ul HDMI la un port RS232 standard.

La conectarea firelor de comunicație, asigurați-vă că:

• TX → RX
• RX → TX
• GND → GND

sunt conectate.

Conexiunile RS232 și LAN servesc exclusiv la controlul extern al intrărilor; dispozitivul nu transmite semnalul video și audio HDMI prin acestea.

Funcțiile EDID și Hot Plug

Dispozitivul dispune de emulare EDID pentru fiecare intrare HDMI. Aceasta ajută computerele conectate și alte surse HDMI să detecteze informații corespunzătoare despre afișaj.

Datorită suportului Hot Plug, dispozitivele HDMI pot fi conectate sau deconectate chiar și în timpul funcționării, fără a opri complet switch-ul HDMI.

Utilizarea dispozitivelor DVI

Dispozitivul poate fi utilizat și cu surse și afișaje DVI-D Single Link, folosind un adaptor HDMI–DVI corespunzător.

Este important de reținut că conexiunea DVI transmite de obicei doar imaginea, astfel încât pentru transmiterea sunetului poate fi necesară o soluție separată.

Instrucțiuni de siguranță

• Utilizați dispozitivul într-un loc uscat și bine ventilat.
• Nu expuneți dispozitivul la apă, umezeală sau umiditate ridicată.
• Nu îl amplasați în apropierea directă a surselor de căldură.
• Nu acoperiți orificiile de ventilație ale dispozitivului.
• Utilizați exclusiv o sursă de alimentare corespunzătoare de 12 V. használjon.
• Nu folosiți forță excesivă la conectarea cablurilor.
• Înainte de curățare, opriți dispozitivul și deconectați-l de la rețeaua electrică.
• Nu desfaceți carcasa dispozitivului.
• Dacă observați o funcționare anormală, un miros neobișnuit sau o încălzire excesivă, opriți imediat dispozitivul.
