1. Destinația produsului

Scannerul de coduri de bare wireless Tera este destinat scanării rapide a codurilor de bare 1D și 2D. Poate fi utilizat cu computere, case de marcat sau sisteme de gestionare a stocurilor, precum și cu dispozitive Bluetooth compatibile.

Dispozitivul transmite datele scanate prin conexiune wireless și, dacă este necesar, poate stoca codurile de bare și în memoria internă.

2. Caracteristici principale

· Citirea codurilor de bare 1D și 2D

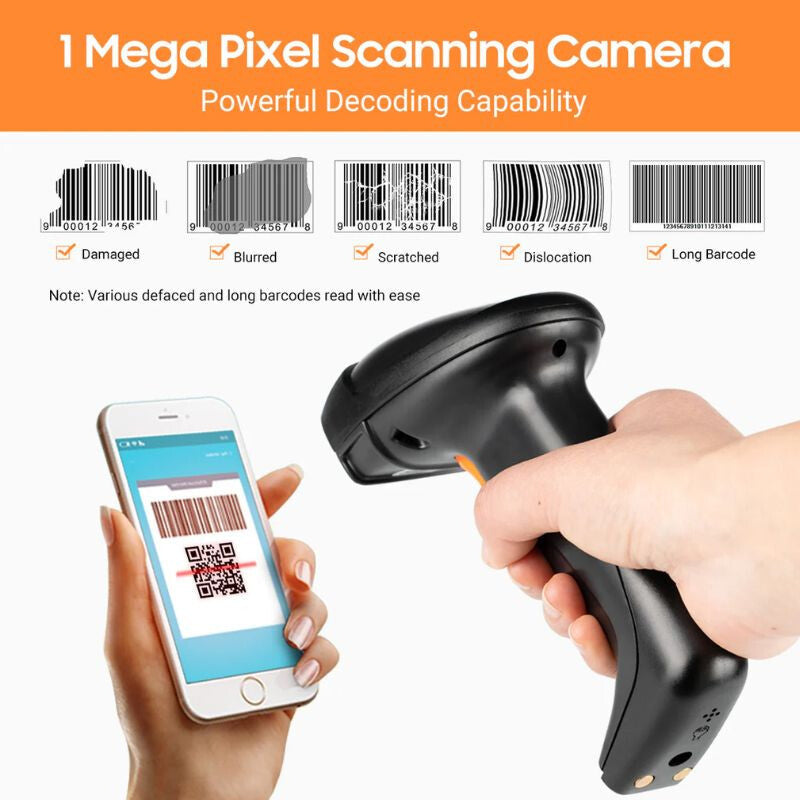

· Senzor CMOS de 1280 × 800 pixeli

· Iluminare cu LED alb

· Lumină de țintire cu LED roșu

· Transmitere wireless a datelor

· Conexiune wireless de 433 MHz

· Acceptă conexiunea Bluetooth HID

· Baterie integrată de 900 mAh

· Mod de transmitere instantanee a datelor și mod de memorie internă

· Opțiuni de scanare manuală, continuă și cu senzor

· Semnal sonor și vibrații configurabile

· Timp de așteptare automat configurabil

· Acceptă mai multe tipuri de dispunere a tastaturii

· Posibilitatea de a adăuga prefix și sufix

3. Înainte de prima utilizare

Înainte de prima utilizare, se recomandă încărcarea corespunzătoare a dispozitivului.

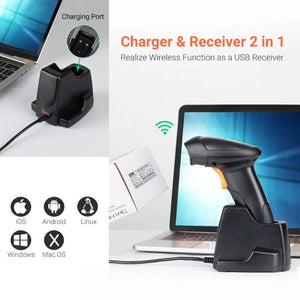

Conectați receptorul/suportul la portul USB corespunzător al computerului. Suportul poate fi utilizat atât ca receptor pentru conexiunea wireless de date, cât și pentru încărcarea dispozitivului.

După pornire, așteptați până când dispozitivul intră în modul de așteptare.

Important: scanați codurile de bare de configurare din manualul furnizat numai dacă doriți efectiv să modificați setarea respectivă. Scanarea unui cod de bare de configurare poate modifica imediat modul de funcționare al dispozitivului.

4. Scanarea codurilor de bare

1. Îndreptați scannerul de coduri de bare către codul de bare pe care doriți să îl scanați.

2. Apăsați butonul de scanare.

3. Țineți dispozitivul astfel încât lumina de țintire să acopere corespunzător codul de bare.

4. La scanarea reușită, dispozitivul emite un semnal sonor și/sau luminos.

5. În funcție de modul de funcționare selectat, datele sunt transmise imediat sau sunt stocate în memoria dispozitivului.

De exemplu, dacă pe computer este activ un editor de text, Excel, Notepad sau un alt câmp de introducere, codul scanat va apărea de obicei ca și cum ar fi fost introdus de la tastatură.

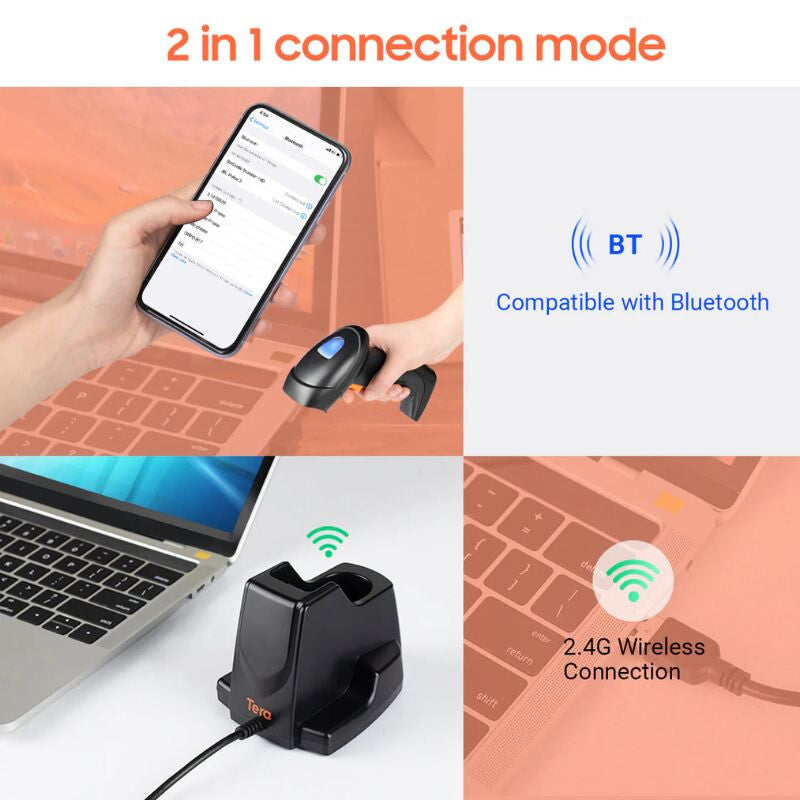

5. Conexiune wireless de 433 MHz

În mod normal, scannerul de coduri de bare și receptorul/suportul aferent sunt împerecheate din fabrică.

1. Conectați suportul la portul USB al computerului.

2. Porniți scannerul de coduri de bare.

3. Așteptați aproximativ 15 secunde.

4. Dispozitivul poate indica realizarea conexiunii printr-un semnal sonor.

5. Deschideți un câmp de introducere a textului, apoi scanați un cod de bare pentru a verifica conexiunea.

Dacă datele scanate apar pe computer, conexiunea funcționează corespunzător.

6. Dacă scannerul de coduri de bare nu se conectează la receptor

Dacă dispozitivul nu se conectează automat:

· verificați dacă receptorul este conectat corect la portul USB;

· încercați un alt port USB;

· reporniți cititorul de coduri de bare;

· dacă este necesar, efectuați din nou asocierea folosind codul de configurare „Match” din ghidul producătorului.

Dacă dispozitivul nu funcționează corect din cauza setărilor anterioare, problema poate fi rezolvată și prin restabilirea setărilor din fabrică.

7. Asocierea Bluetooth

Cititorul de coduri de bare poate fi utilizat și cu dispozitive Bluetooth compatibile, în modul Bluetooth HID.

Pentru a utiliza Bluetooth, dispozitivul trebuie mai întâi comutat în modul Bluetooth/BLE-HID folosind codul de configurare corespunzător din ghidul producătorului.

Apoi:

1. Activați funcția Bluetooth pe computer, telefon sau tabletă.

2. Comutați cititorul de coduri de bare în modul de asociere Bluetooth.

3. În anumite moduri de funcționare, pentru aceasta trebuie să mențineți apăsat butonul dispozitivului timp de aproximativ 8 secunde.

4. Starea de asociere poate fi indicată printr-un semnal luminos intermitent.

5. Găsiți cititorul de coduri de bare în lista dispozitivelor Bluetooth.

6. Selectați-l, apoi efectuați asocierea.

7. Deschideți un câmp de introducere a textului și scanați un cod de bare pentru a verifica funcționarea.

8. Modul de transmitere instantanee a datelor

„Instant Upload Mode” este modul de funcționare de bază.

În acest mod, fiecare cod de bare scanat cu succes este transmis imediat către dispozitivul conectat.

Dacă se întrerupe conexiunea wireless, dispozitivul poate emite un semnal sonor de avertizare, iar transmiterea datelor respective poate eșua.

Acest mod este recomandat atunci când cititorul de coduri de bare este conectat permanent la computer sau la un alt dispozitiv receptor.

9. Modul de memorie / stocare

Cu ajutorul „Storage Mode”, codurile de bare pot fi scanate chiar și atunci când cititorul de coduri de bare nu se află în raza de acțiune a conexiunii wireless.

În acest mod:

· fiecare cod de bare scanat cu succes este stocat în memoria internă a dispozitivului;

· codurile de bare stocate pot fi încărcate ulterior simultan pe computer;

· poate fi verificat numărul codurilor de bare stocate în memorie;

· datele stocate pot fi șterse după încărcare.

10. Încărcarea datelor stocate

Înainte de a încărca codurile de bare stocate:

1. Restabiliți conexiunea wireless cu receptorul.

2. Deschideți un editor de text, un program de calcul tabelar sau un alt câmp de introducere adecvat.

3. Activați funcția „Upload Data” conform ghidului de configurare al producătorului.

4. Așteptați până când toate datele stocate sunt transferate.

În timpul încărcării, nu opriți cititorul de coduri de bare și nu întrerupeți conexiunea wireless.

Ștergeți datele stocate în memorie numai după ce v-ați asigurat că transferul de date s-a încheiat cu succes.

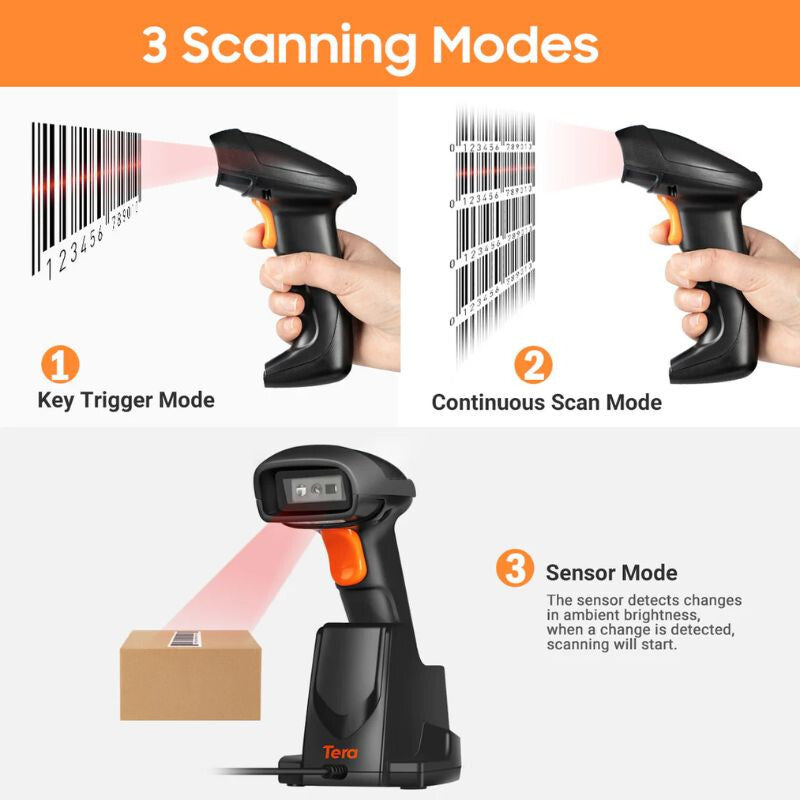

11. Moduri de scanare

Dispozitivul acceptă mai multe moduri de scanare.

Mod manual:
Pentru a scana un cod de bare, trebuie să apăsați butonul de scanare de fiecare dată.

Scanare continuă la apăsarea butonului:
În timp ce butonul este menținut apăsat, dispozitivul încearcă în permanență să recunoască coduri de bare.

Mod de scanare continuă:
Cititorul de coduri de bare caută automat și repetat coduri de bare, fără apăsarea butonului.

Modul cu senzor:
Dispozitivul detectează schimbarea luminii ambientale sau obiectul plasat în fața sa și pornește automat scanarea.

Pentru utilizarea generală obișnuită se recomandă modul manual.

12. Recunoașterea codurilor de bare repetate

În modul de scanare continuă se poate seta o perioadă în care dispozitivul nu scanează din nou același cod de bare.

Acest lucru este util în special atunci când codul de bare rămâne mai mult timp în fața cititorului.

Valoarea implicită din fabrică este de aproximativ 500 ms. Setarea poate fi modificată cu ajutorul codurilor de configurare din fabrică.

13. Setarea sensibilității

În modul cu senzor sunt disponibile trei niveluri de sensibilitate:

· sensibilitate ridicată;

· sensibilitate medie;

· sensibilitate scăzută.

Setarea implicită din fabrică este sensibilitatea ridicată.

Dacă dispozitivul se activează prea ușor la schimbarea luminii ambientale, este recomandat să selectați o sensibilitate mai scăzută.

14. Semnal sonor și vibrații

Feedbackul cititorului de coduri de bare poate fi configurat separat.

Cu ajutorul ghidului de configurare din fabrică se pot modifica:

· activarea sau dezactivarea semnalului sonor;

· volumul semnalului sonor;

· activarea sau dezactivarea vibrațiilor.

Volumul poate fi reglat pe mai multe niveluri.

15. Timpul automat de așteptare

Din motive de economisire a energiei, cititorul de coduri de bare poate intra în modul repaus/standby după o anumită perioadă.

Pe baza ghidului din fabrică pot fi selectate mai multe perioade, de exemplu:

· 30 de secunde;

· 2 minute;

· 5 minute;

· 20 de minute;

· sau repausul automat poate fi dezactivat.

Setarea implicită din fabrică este de 5 minute.

16. Setarea limbii tastaturii

Pentru afișarea corectă a caracterelor, dispunerea tastaturii cititorului de coduri de bare trebuie să corespundă dispunerii tastaturii utilizate pe computer.

Dispozitivul acceptă, printre altele, dispuneri de tastatură engleză, franceză, germană, italiană, belgiană, olandeză, irlandeză, luxemburgheză, greacă, spaniolă, portugheză, daneză, japoneză, coreeană și chineză.

Dacă caracterele speciale scanate sunt afișate incorect, verificați setările tastaturii cititorului de coduri de bare și ale computerului.

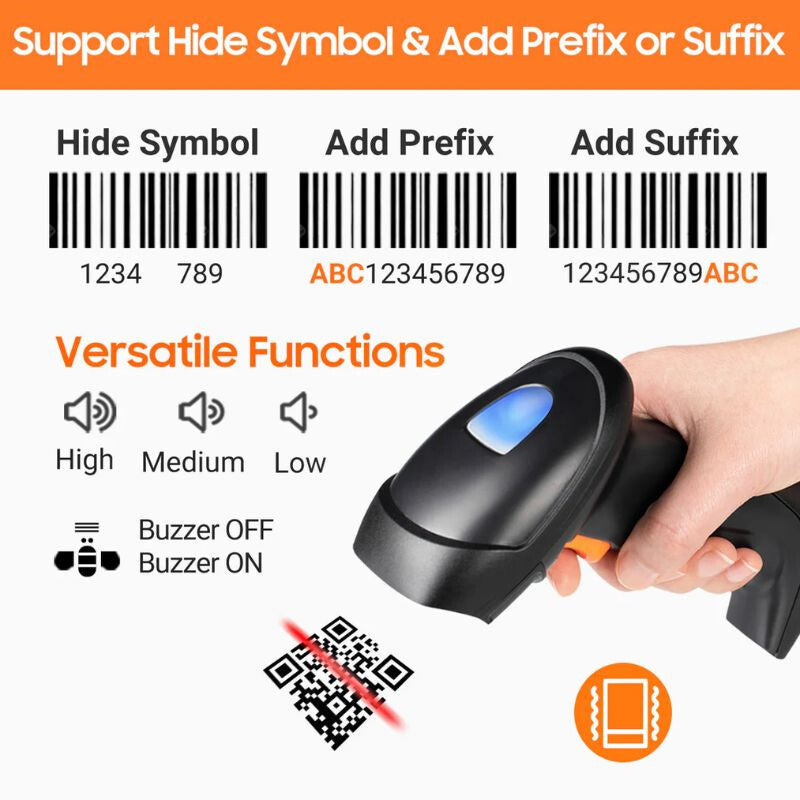

17. Formatul datelor și caracterele

Dispozitivul oferă și opțiuni avansate de configurare, precum:

· adăugarea unui prefix;

· adăugarea unui sufix;

· ștergerea unui prefix sau a unui sufix;

· eliminarea unor caractere specifice;

· conversia literelor mici și mari;

· modificarea caracterului de sfârșit al codului de bare;

· modificarea formatului de transmitere a datelor;

· utilizarea caracterelor ASCII și hexazecimale.

Se recomandă modificarea acestor funcții numai dacă software-ul sau sistemul utilizat o impune în mod expres.

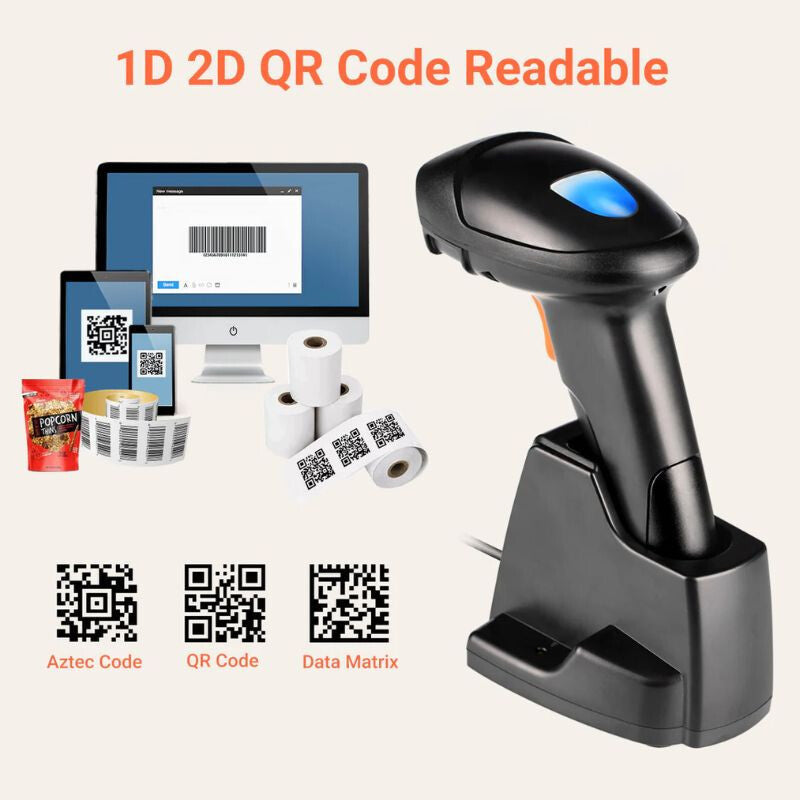

18. Tipuri de coduri de bare acceptate

Dispozitivul poate citi numeroase coduri 1D și 2D utilizate în mod obișnuit.

Formatele acceptate pot include, printre altele:

· UPC

· EAN

· Code 128

· GS1-128

· ISBT-128

· Code 39

· Code 93

· Codabar

· Plessey

· MSI

· GS1 DataBar

· PDF417

· Aztec

· MaxiCode

· Micro QR

· cod QR

Anumite tipuri de coduri de bare pot fi activate sau dezactivate separat cu ajutorul codurilor de configurare.

19. Restabilirea setărilor din fabrică

Dacă dispozitivul nu funcționează corect din cauza unei setări incorecte sau modificate accidental, acesta poate fi restabilit la starea inițială din fabrică.

Pentru aceasta, trebuie scanat codul de configurare „Factory Reset” din ghidul producătorului.

După restabilire, poate fi necesar:

· să restabiliți conexiunea wireless;

· să refaceți asocierea conexiunii Bluetooth;

· să configurați din nou aspectul de tastatură dorit.

Efectuați restabilirea setărilor din fabrică numai dacă este necesar.

20. Specificații tehnice

· Senzor: CMOS 1280 × 800

· Iluminare: LED alb

· Lumină de vizare: LED roșu

· Baterie încorporată: 900 mAh

· Standard wireless: 433 MHz ISM

· Temperatură de funcționare: între -20 °C și +50 °C

· Temperatură de depozitare: între -40 °C și +70 °C

· Umiditate de funcționare: 5–95%

· Toleranță la lumina ambientală: 0–100 000 lux

· Durată în standby: până la câteva luni, în funcție de condițiile de utilizare

· Durată de funcționare continuă: depinde de intensitatea utilizării și de conexiunea wireless

21. Curățare și întreținere

· Opriți dispozitivul înainte de curățare.

· Ștergeți carcasa cu o lavetă moale, uscată sau ușor umezită.

· Păstrați curată fereastra de scanare, deoarece murdăria poate reduce precizia scanării.

· Nu utilizați substanțe chimice agresive, alcool sau produse de curățare abrazive pe suprafața optică.

· Nu scufundați dispozitivul în apă.

· Protejați-l de șocuri puternice și căderi.

22. Depanare

Dispozitivul nu scanează codul de bare:
Verificați dacă codul de bare nu este deteriorat, dacă distanța și unghiul sunt adecvate și dacă tipul respectiv de cod de bare este activat.

Scanarea codului de bare a fost efectuată cu succes, dar datele nu sunt afișate:
Verificați conexiunea wireless sau Bluetooth și dacă pe computer este activ un câmp de introducere a textului.

Caracterele scanate sunt afișate incorect:
Verificați aspectul de tastatură al computerului și al cititorului de coduri de bare.

Dispozitivul nu se conectează la receptor:
Reconectați receptorul, reporniți cititorul de coduri de bare și, dacă este necesar, efectuați din nou asocierea.

Dispozitivul nu răspunde corect la setări:
Restabiliți setările din fabrică, apoi reconfigurați doar funcțiile necesare.

23. Avertismente de siguranță

· Nu priviți direct în sursa de lumină a cititorului.

· Nu dezasamblați și nu modificați dispozitivul.

· Nu utilizați dispozitivul cu o baterie sau o carcasă deteriorată.

· Țineți-l departe de surse puternice de căldură, flăcări deschise și umiditate excesivă.

· Pentru încărcare și conectare, utilizați o sursă de alimentare USB adecvată.

· Copiii trebuie să utilizeze dispozitivul numai sub supravegherea unui adult.

· Scanarea codurilor de bare de configurare modifică funcționarea dispozitivului; prin urmare, nu le scanați la întâmplare.
