1. Destinația produsului

Acest dispozitiv este un comutator HDMI PAP 4×1, adică un comutator HDMI la care pot fi conectate cel mult 4 dispozitive sursă HDMI , iar imaginile acestora pot fi afișate pe 1 ecran .

Dispozitivul nu este destinat doar schimbării simple a intrării, ci acceptă și moduri multi-view , astfel încât imaginile mai multor surse pot fi afișate simultan pe același ecran.

Poate fi utilizat, de exemplu, cu următoarele dispozitive:

· PC

· player media

· set-top box

· PS3 / PS4

· alte dispozitive cu ieșire HDMI

2. Caracteristici principale

· compatibilitate cu HDCP 1.3 · Schimbare fără întreruperi a canalului

· Control

cu telecomandă IR și cu butoanele de pe panoul frontal · Formate audio acceptate:

o LPCM 7.1

o Dolby TrueHD

o DTS-HD Master Audio

· Rezoluție acceptată:

1080p @ 60 Hz · Acceptă afișarea

Deep Color de 15 biți / 36 biți 15 bit / 36 bit Deep Color · 5 moduri multi-view diferite

3. Conținutul pachetului

Pachetul conține următoarele:

· 1 buc.

adaptor de rețea de 12 V comutator HDMI PAP 4×1

adaptor de rețea de 12 V telecomandă IR

adaptor de rețea de 12 V manual de utilizare

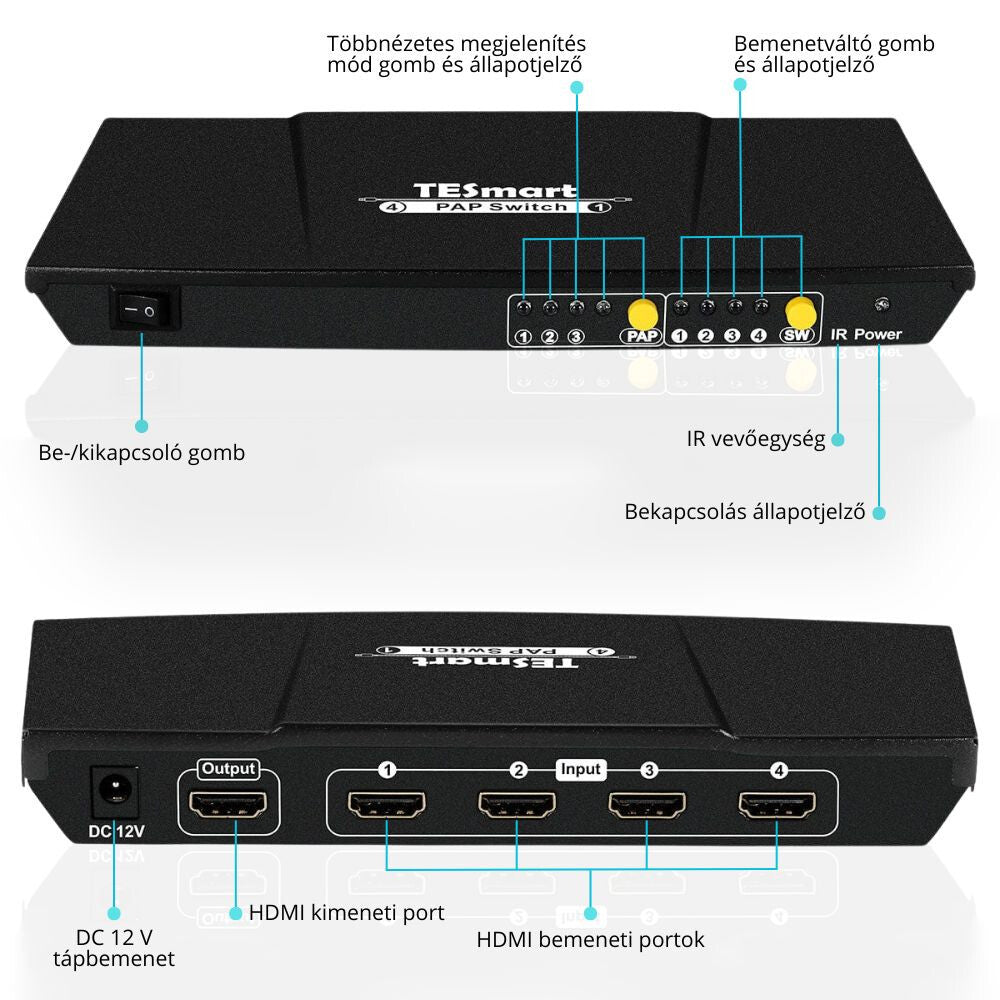

adaptor de rețea de 12 V 4. Componentele și conectorii dispozitivului

Pe baza numerotării din manual:

1. DC 12V

Intrarea de alimentare a dispozitivului.
Aici trebuie conectat adaptorul de rețea de 12 V furnizat

2. HDMI Output Ieșirea HDMI.
Aici trebuie conectat dispozitivul de afișare, de exemplu:.

· un televizor

· un monitor

· un proiector

3. HDMI Inputs

Intrările HDMI.
Aici pot fi conectate dispozitivele sursă, de exemplu:

· o consolă de jocuri

· un computer

4. Butonul și indicatorul de stare Multi-View Mode

· player media

· set-top box

· Cu acest buton se poate comuta între diferitele

moduri de afișare

. · Indicatorul luminos arată modul de afișare selectat în prezent. 5. IR Receiver

Receptorul infraroșu.
Primește semnalele telecomenzii.

6. Power Switch

Buton de pornire/oprire.
Cu acesta dispozitivul poate fi pornit sau oprit.

7. Butonul și indicatorul de stare Switch

Acest buton îndeplinește mai multe funcții, în funcție de mod:

· în modul cu o singură fereastră:

schimbarea intrării

· în modul multi-view: selectarea intrării principale / sursei audio

Indicatorul luminos arată sursa de semnal selectată în prezent. 8. Power Status

LED indicator al alimentării.

5. Conectarea

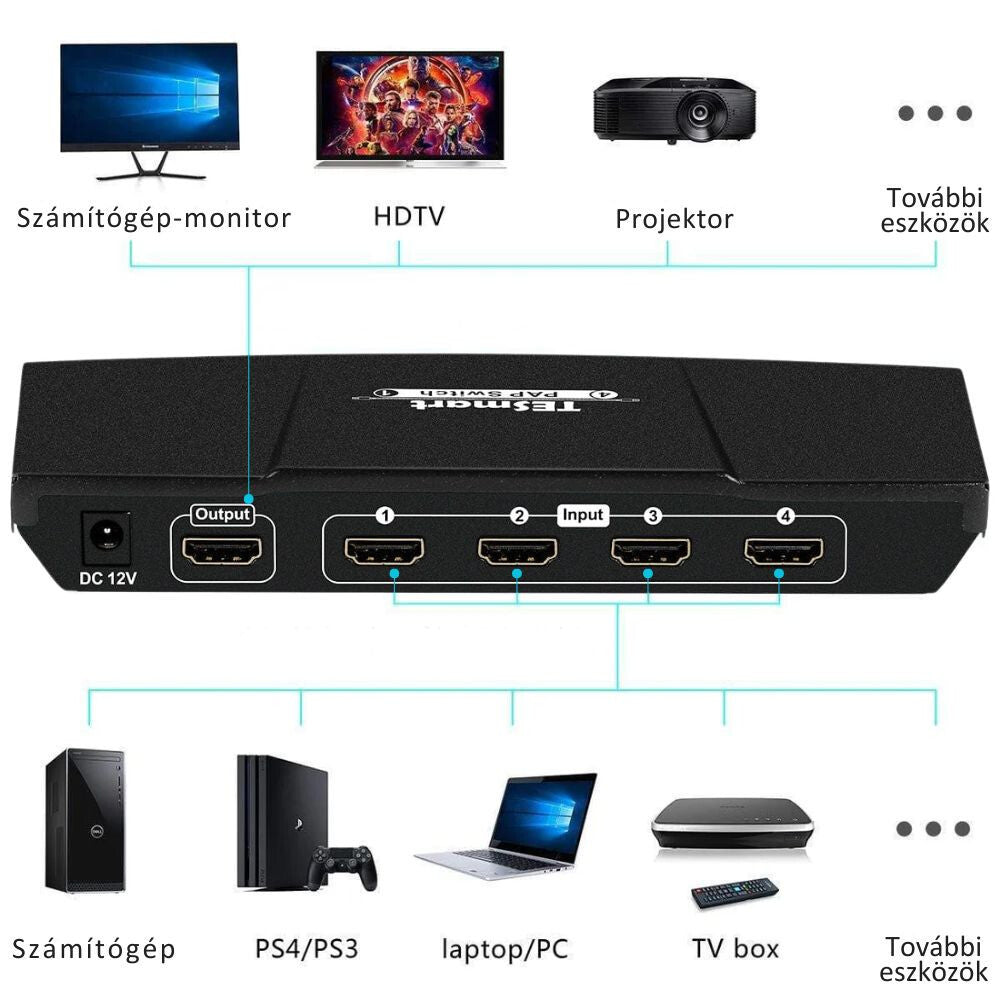

5.1. Conectarea pas cu pas

1. Conectați dispozitivul de afișare

Conectați televizorul sau monitorul la conectorul

HDMI Output

al dispozitivului. 2. Conectați dispozitivele sursă Conectați dispozitivele HDMI dorite la porturile

HDMI Input

. Exemplu: · Input 1 → PS3 / PS4

· Input 2 → set-top box HD

· Input 3 → player media HD

· Input 4 → PC

3. Conectați sursa de alimentare

Introduceți adaptorul de 12 V furnizat

în intrarea

DC 12V . 4. Porniți dispozitivul Porniți dispozitivul folosind Power Switch

.

5. Porniți dispozitivul de afișare și dispozitivele sursă Setați televizorul sau monitorul la intrarea HDMI corespunzătoare. 6. Utilizarea

5. Kapcsolja be a kijelzőt és a forráseszközöket

Állítsa a TV-t vagy monitort a megfelelő HDMI bemenetre.

6. Használat

6.1. Comutarea simplă a intrării

În modul normal, cu un singur ecran, pe afișaj apare simultan imaginea unei singure surse selectate.

Puteți comuta între intrări:

· cu butonul din partea frontală Switch / SW · sau cu ajutorul telecomenzii

· vagy a távirányító segítségével

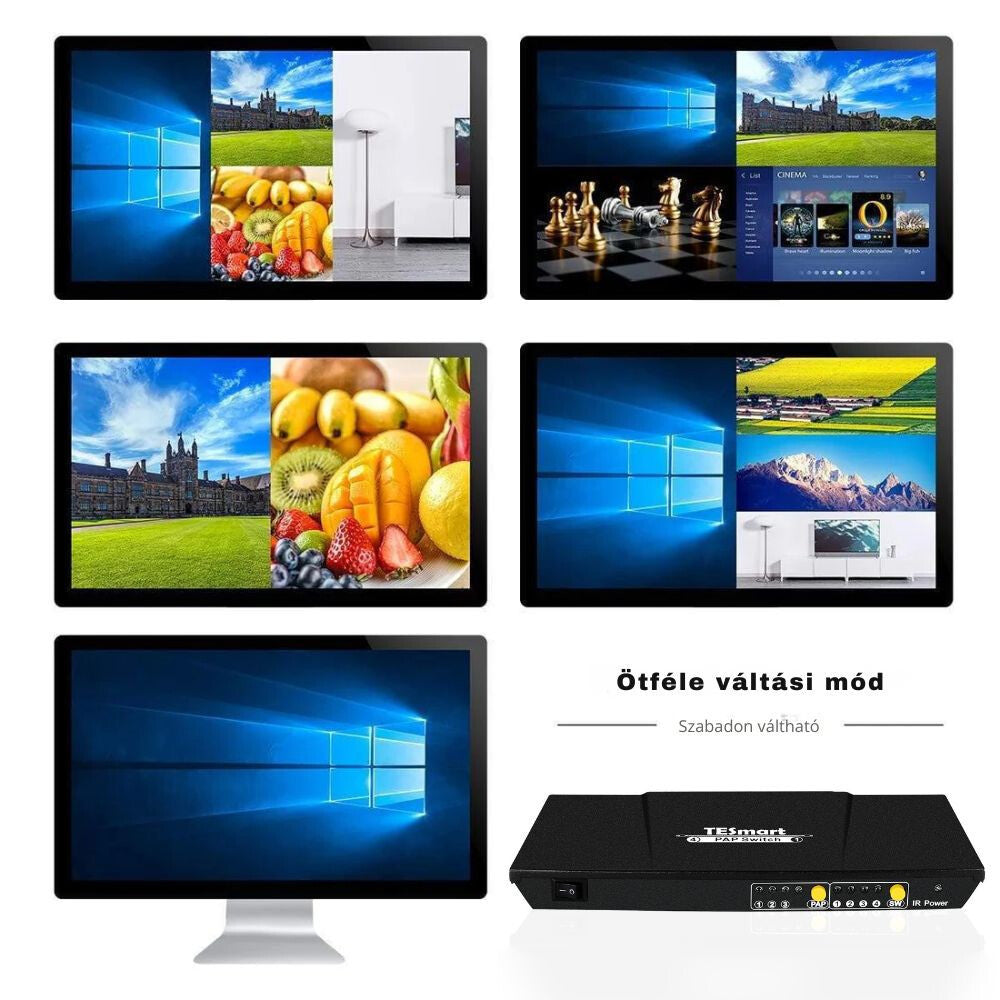

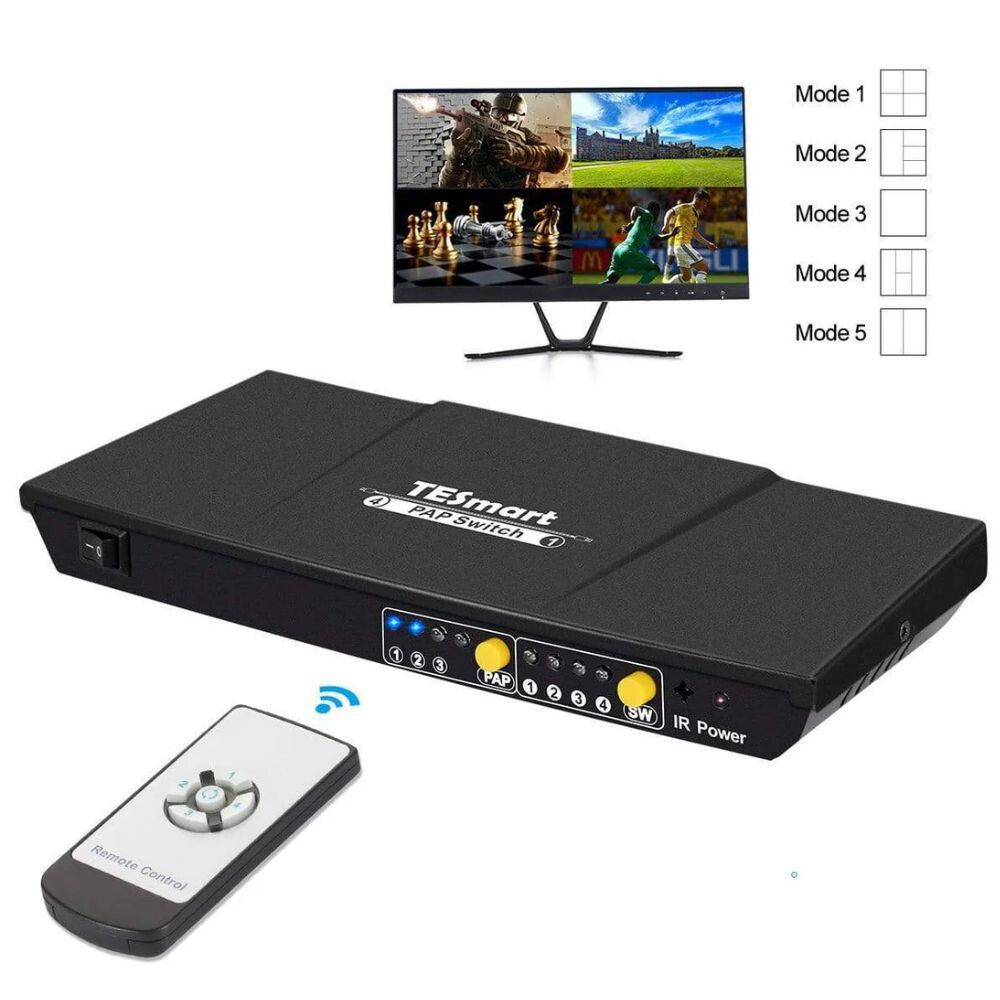

6.2. Moduri multi-view

Dispozitivul acceptă 5 moduri multi-view diferite. támogat.

Conform manualului:

· cu butonul PAP puteți selecta între diferitele moduri de afișare

· cu butonul SW se pot modifica intrarea principală / ecranul principal / sursa audio

Modul 1

O singură sursă pe tot ecranul

· este afișată o singură sursă video

· vizualizare pe tot ecranul

Modul 2

Ecran împărțit în patru

· cele 4 surse sunt vizibile simultan

· într-un aranjament împărțit în patru părți egale

Modul 3

Fereastră principală evidențiată + ferestre secundare mai mici

· o sursă este afișată la o dimensiune mai mare

· celelalte sunt vizibile în ferestre mai mici

Modul 4

Un alt aranjament cu mai multe ferestre

· este afișată, de asemenea, o imagine principală și mai multe imagini mai mici

· aranjamentul diferă de cel al modului 3

Modul 5

Vizualizare împărțită în două

· sunt afișate simultan două surse

· una lângă cealaltă

Important

Selectarea intrării principale în modul multi-view este, de obicei, asociată cu imaginea evidențiată și cu sunetul. 7. Telecomandă

Pachetul include o telecomandă IR, care poate fi utilizată pentru controlul dispozitivului.

Cu telecomanda sunt disponibile, de obicei:

· comutarea intrării

· schimbarea modului de afișare

· controlul fără utilizarea butoanelor din partea frontală

Utilizare

· Îndreptați telecomanda către receptorul

IR al dispozitivului · Asigurați-vă că nu există obstacole între telecomandă și dispozitiv

8. Informații importante

· Dispozitivul acceptă cel mult

rezoluția. · Acceptă afișarea · Acest model nu este potrivit pentru semnal 4K.

· Pentru funcționare, se recomandă utilizarea unor cabluri HDMI de calitate corespunzătoare.

· Utilizați dispozitivul numai cu adaptorul de

12 V aferent. · Utilizați dispozitivul într-un loc uscat și ferit de praf. · Nu acoperiți dispozitivul în timpul funcționării.

· Nu îl expuneți la apă sau umezeală.

9. Depanare

Nu există imagine

Verificați dacă:

· sursa de alimentare este conectată corect

· LED-ul indicator de alimentare este aprins

· afișajul este setat la intrarea HDMI corectă

· cablurile HDMI sunt conectate corect

· dispozitivul sursă este pornit

Nu există sunet

· Verificați setările audio ale afișajului sau amplificatorului

· Selectați din nou intrarea principală

· Încercați să utilizați un alt cablu HDMI

Telecomanda nu funcționează

· Verificați bateria

· Îndreptați-o direct către receptorul IR

· Asigurați-vă că nu există obstacole în fața dispozitivului

Nu sunt afișate toate ferestrele multi-view

· Verificați dacă toate dispozitivele sursă dorite sunt pornite

· Asigurați-vă că fiecare sursă furnizează într-adevăr un semnal

10. Scurt rezumat

Acest Switch HDMI PAP 4×1 vă permite:

· să conectați 4 dispozitive HDMI diferite

· să le afișați pe 1 afișaj

· să comutați individual între surse

· sau să afișați simultan mai multe surse într-o vizualizare cu ecran împărțit

· egyenként váltson a források között

· vagy több forrást egyszerre jelenítsen meg osztott képernyős nézetben
