1. Destinația produsului
A Matrice HDMI 4×2 vă permite să conectați până la 4 surse de semnal HDMI la 2 ecrane HDMI separate.
Cele două ieșiri pot fi controlate independent, astfel:
- pe ambele ecrane poate fi afișată aceeași sursă HDMI sau
- pe cele două ecrane pot fi afișate două surse HDMI diferite.

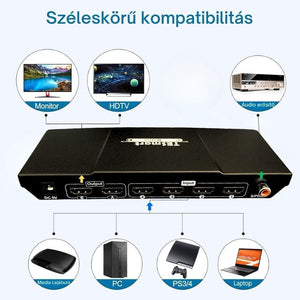

De exemplu, puteți conecta simultan un computer, o consolă de jocuri, un DVD player sau un DVR, iar imaginea acestora poate fi transmisă după preferință către cele două monitoare sau televizoare.
2. Caracteristici principale
- 4 intrări HDMI
- 2 ieșiri HDMI
- Cele două ieșiri HDMI pot fi comutate independent
- Rezoluție maximă acceptată: 3840 × 2160 @ 30 Hz (Ultra HD 4K)
- Acceptă o adâncime de culoare de până la 36 de biți/pixel Compatibilitate cu
- HDCP 1.3 Compatibilitate cu
- recunoașterea inteligentă EDID
- Compatibil cu majoritatea surselor de semnal și ecranelor HDMI
- Cablu HDMI de maximum aproximativ 10 metri Compatibilitate cu
- Ieșire audio digitală S/PDIF
- Formate audio acceptate:
- LPCM 7.1
- Dolby TrueHD
- Dolby Digital Plus
- DTS-HD Master Audio - Control:
- cu ajutorul butoanelor de pe panoul frontal
- cu telecomanda cu infraroșu

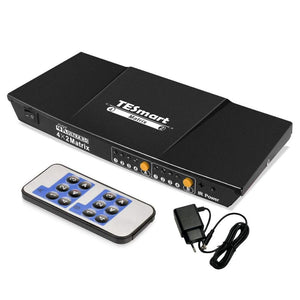

3. Conținutul pachetului
- 1 comutator Matrix HDMI 4×2
- 1 adaptor de rețea DC 5 V
- 1 telecomandă cu infraroșu
- 1 manual de utilizare

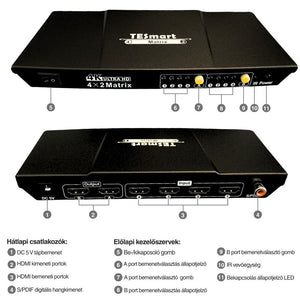

4. Conectori și elemente de control
Conectori pe panoul din spate
1. DC 5V – Intrare de alimentare
Pentru conectarea adaptorului de rețea de 5 V inclus.
2. HDMI OUTPUT A și B – Ieșiri HDMI
Pentru conectarea celor două monitoare, televizoare sau a altor ecrane HDMI.
3. HDMI INPUT 1–4 – Intrări HDMI
Pentru conectarea a până la patru surse de semnal HDMI, de exemplu:
- computer
- laptop
- player DVD/Blu-ray
- consolă de jocuri
- DVR
- player multimedia
4. S/PDIF audio output
Pentru transmiterea semnalului audio digital către un amplificator compatibil, un sistem audio sau un alt dispozitiv prevăzut cu intrare S/PDIF.
Elemente de control pe panoul frontal
5. Power – Buton de pornire/oprire
Pentru pornirea și oprirea dispozitivului.
6. LED-uri indicatoare ale intrării pentru Output A
Indică ce intrare este selectată în prezent pentru ieșirea HDMI A. jelenleg melyik bemenet van kiválasztva.
7. Buton de selectare Output A
Pentru selectarea intrării asociate ieșirii HDMI A.
8. LED-uri indicatoare ale intrării pentru Output B
Indică ce intrare este selectată în prezent pentru ieșirea HDMI B. jelenleg melyik bemenet van kiválasztva.
9. Buton de selectare Output B
Pentru selectarea intrării asociate ieșirii HDMI B.
10. Receptor IR
Primește semnalul telecomenzii cu infraroșu incluse.
11. LED de alimentare
Se aprinde când dispozitivul este pornit.
5. Conectarea dispozitivului
1. Conectarea surselor de semnal HDMI
Conectați dispozitivele pe care doriți să le utilizați la intrările Matrix HDMI INPUT 1–4 .
De exemplu:
- INPUT 1 → computer
- INPUT 2 → consolă de jocuri
- INPUT 3 → player DVD/Blu-ray
- INPUT 4 → DVR sau alt dispozitiv HDMI
Nu este necesar să utilizați toate cele patru intrări.
2. Conectarea ecranelor
Conectați cele două televizoare sau monitoare la:
- HDMI OUTPUT A
- HDMI OUTPUT B
ieșiri.
Dispozitivul poate fi utilizat și cu un singur ecran.
3. Conectarea unui sistem audio extern
Dacă doriți să utilizați un amplificator sau un sistem audio separat, conectați-l la ieșirea audio digitală Matrix S/PDIF .
4. Alimentarea
Conectați adaptorul de rețea DC 5 V inclus la dispozitiv, apoi la priza de alimentare.
5. Pornirea
Porniți:
- sursele de semnal HDMI,
- ecranele,
- apoi comutatorul HDMI Matrix.
6. Selectarea intrării
Cele două ieșiri HDMI pot fi controlate independent.
Output A
Apăsând butonul de selectare A puteți comuta între intrările HDMI 1–4.
LED-ul asociat indică intrarea selectată în acel moment.
Output B
A Apăsând butonul de selectare B puteți selecta separat ce intrare să fie afișată pe al doilea ecran.
Exemplu
De exemplu, puteți configura:
- OUTPUT A → INPUT 1, computer
- OUTPUT B → INPUT 4, consolă de jocuri
Ambele ieșiri pot utiliza însă și aceeași sursă:
- OUTPUT A → INPUT 2
- OUTPUT B → INPUT 2
În acest caz, pe ambele ecrane va fi afișată imaginea aceluiași dispozitiv.

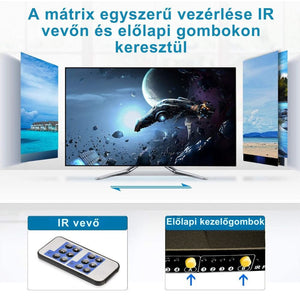

7. Utilizarea telecomenzii
Telecomanda are rânduri separate de butoane pentru ieșirile A și B .
Controlul OUTPUT A
Butonul 1 / 2 / 3 / 4
Selectează direct intrarea HDMI corespunzătoare.
- 1 → HDMI INPUT 1
- 2 → HDMI INPUT 2
- 3 → HDMI INPUT 3
- 4 → HDMI INPUT 4
Butonul <
Comută la intrarea HDMI anterioară.
Butonul >
Comută la următoarea intrare HDMI.
Controlul OUTPUT B
Rândul inferior de butoane, marcat B controlează în același mod ieșirea HDMI B.
- 1–4: selectare directă a intrării
- <: intrarea anterioară
- >: următoarea intrare
Ieșirile A și B pot fi setate separat.
8. Bateria telecomenzii
Telecomanda funcționează cu o baterie tip pastilă CR2025.
Înainte de prima utilizare, verificați compartimentul bateriei. Dacă între baterie și contact se află o folie izolatoare din plastic, scoateți-o înainte de utilizare.
În cazul unei perioade mai lungi de neutilizare, bateria poate fi scoasă din telecomandă pentru a-i prelungi durata de viață.
9. Funcția EDID
Dispozitivul utilizează o recunoaștere inteligentă a EDID .
Cu ajutorul EDID, matricea HDMI primește informații despre formatele video și audio acceptate de afișajul conectat și comunică în consecință cu sursa de semnal HDMI.
Această funcție funcționează automat și, de obicei, nu necesită setări suplimentare.
10. Rezoluția și cablurile HDMI
Dispozitivul acceptă cel mult rezoluția:
3840 × 2160 la 30 Hz
.
La utilizarea rezoluției 4K, este important ca:
- sursa de semnal HDMI să accepte rezoluția dorită,
- afișajul să o accepte,
- cablul HDMI utilizat să fie, de asemenea, corespunzător.
Producătorul specifică utilizarea maximă a 10 metri .
În cazul unui cablu mai lung sau de calitate slabă, pot apărea întreruperi ale imaginii sau sunetului.
11. Depanare
Nu există imagine
Verificați dacă:
- matricea este pornită,
- este selectată intrarea HDMI corespunzătoare,
- cablurile HDMI sunt conectate corect,
- sursa de semnal este pornită,
- afișajul este setat pe intrarea HDMI corespunzătoare.
Nu există imagine sau semnalul este întrerupt la rezoluția 4K
Verificați cablurile HDMI. Utilizați un cablu de calitate corespunzătoare, adecvat pentru transmiterea semnalului 4K.
Încercați și cu un cablu HDMI mai scurt.
Telecomanda nu funcționează
Verificați:
- dacă este introdusă o baterie CR2025,
- dacă ați îndepărtat folia izolatoare din plastic,
- dacă bateria este introdusă corect,
- dacă îndreptați telecomanda către receptorul IR al dispozitivului.
Pe unul dintre afișaje apare o altă sursă
Acest lucru nu este neapărat o defecțiune. Cele două ieșiri ale matricei pot fi configurate independent una de cealaltă.
Apăsând Cu butoanele de selectare a intrării A și B setați ambele ieșiri pe aceeași intrare HDMI dacă doriți aceeași imagine pe ambele afișaje.
12. Informații importante
- Dispozitivul este o matrice HDMI cu 4 intrări / 2 ieșiri, nu un splitter HDMI simplu obișnuit.
- Fiecare dintre cele două ieșiri poate selecta o sursă HDMI separată.
- Rezoluția maximă acceptată de dispozitiv este 4K UHD 3840 × 2160 la 30 Hz.
- Dispozitivul este o compatibil cu HDCP 1.3.
- Utilizați-l numai cu o sursă de alimentare de 5 V corespunzătoare .
- Utilizați dispozitivul într-un loc uscat și bine ventilat.
- Nu îl expuneți la apă, umezeală sau căldură excesivă.
