Scopul produsului

Dispozitivul Splitter HDMI 1×2 permite transmiterea simultană a semnalului video și audio de la o singură sursă de semnal HDMI către două afișaje HDMI .

Poate fi utilizat, de exemplu, cu:

• televizor
• monitor
• proiector
• player DVD/Blu-ray
• set-top box
• consolă PlayStation
• alte dispozitive cu ieșire HDMI

Important: splitterul transmite același semnal HDMI către ambele afișaje. Nu este potrivit pentru afișarea a două imagini diferite sau pentru extinderea desktopului computerului.

Caracteristici principale

• 1 intrare HDMI
• 2 ieșiri HDMI
• Semnalul unei surse HDMI poate fi transmis către două afișaje
• Rezoluție maximă acceptată: 3840 × 2160 @ 30 Hz
• Lățime de bandă maximă pentru transferul datelor: 10,2 Gbps
• Suport pentru Deep Color de până la 36 biți/pixel támogatás
• Gestionare inteligentă EDID
• Suport pentru formate audio multicanal
• Poate fi utilizat și cu dispozitive DVI, folosind un adaptor HDMI–DVI adecvat
• Alimentare Micro USB


Formate audio acceptate

Pe baza informațiilor indicate pe ambalaj, sunt acceptate, printre altele:

• LPCM 7.1
• Dolby TrueHD
• Dolby Digital
• DTS-HD Master Audio

Formatul audio utilizabil efectiv depinde de sursa de semnal, afișaj și sistemul audio conectat.

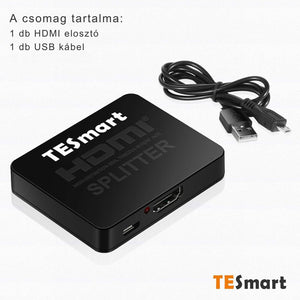

Conținutul pachetului

• 1 splitter HDMI 1×2
• 1 cablu de alimentare Micro USB

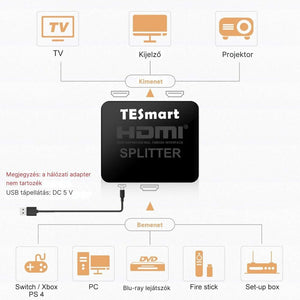

Conectare

1. Conectarea sursei de semnal HDMI

Conectați sursa de semnal HDMI dorită la intrarea HDMI INPUT a splitterului.

De exemplu:

• player DVD/Blu-ray
• player media
• set-top box
• PS3 / PS4
• computer


2. Conectarea primului afișaj

Conectați primul televizor, monitor sau proiector cu un cablu HDMI la:

ieșirea OUTPUT 1

.

3. Conectarea celui de-al doilea afișaj

Conectați al doilea afișaj la:

ieșirea OUTPUT 2

HDMI.

4. Alimentarea

Conectați cablul de alimentare Micro USB inclus la intrarea de alimentare Micro USB a splitterului.

Conectați capătul USB-A al cablului la o sursă de alimentare USB adecvată, de exemplu:

• portul USB al televizorului
• un adaptor de rețea USB
• o altă sursă de alimentare USB adecvată


5. Pornirea

Porniți:

1. sursa de semnal HDMI,
2. sursa de alimentare a splitterului,
3. apoi pe cele două ecrane.

Semnalul HDMI trebuie să fie afișat ulterior pe ambele ecrane.

Funcționarea EDID

Dispozitivul utilizează gestionarea inteligentă EDID, care contribuie la asigurarea compatibilității dintre sursa de semnal HDMI și ecranele conectate.

Dacă cele două ecrane acceptă rezoluții diferite, este posibil ca sistemul să aleagă o rezoluție comună care poate fi utilizată cu ambele ecrane.

Prin urmare, în cazul a două ecrane cu capacități diferite, rezoluția maximă poate fi influențată și de compatibilitatea dispozitivelor conectate.

Utilizarea dispozitivelor DVI

Splitterul HDMI poate fi utilizat cu un adaptor HDMI–DVI adecvat și cu surse sau ecrane prevăzute cu conector DVI.

Este important de reținut că o conexiune DVI tradițională nu transmite de obicei sunet, prin urmare poate fi necesară o conexiune audio separată în cazul unei astfel de conectări.

Depanare

Nu există imagine pe niciunul dintre ecrane

Verificați:

• alimentarea Micro USB
• conectarea corectă a cablurilor HDMI
• dacă sursa de semnal este pornită
• dacă ecranele sunt setate la intrarea HDMI corespunzătoare

Deconectați, apoi reconectați cablurile HDMI.

Imaginea este afișată doar pe unul dintre ecrane

• Inversați cablurile OUTPUT 1 și OUTPUT 2.
• Verificați celălalt cablu HDMI.
• Încercați ecranele separat.
• Verificați dacă ambele ecrane acceptă rezoluția curentă a sursei de semnal.


Rezoluția 4K nu funcționează

Verificați dacă:

• sursa de semnal acceptă rezoluția 4K
• ambele ecrane o acceptă
• cablurile HDMI au o calitate corespunzătoare


Rezoluția maximă indicată pe ambalajul dispozitivului:

3840 × 2160 @ 30 Hz

Nu există sunet

Verificați:

• setările audio ale sursei de semnal
• formatul audio acceptat de ecrane
• dacă conexiunea nu se realizează printr-un adaptor DVI


Instrucțiuni de siguranță

• Utilizați dispozitivul într-un mediu uscat.
• Protejați-l de apă și umezeală.
• Nu îl dezasamblați.
• Nu îl conectați cu un cablu deteriorat.
• Nu îl expuneți la căldură excesivă.
• Nu aplicați forță excesivă la conectare.
• În cazul unei perioade îndelungate de neutilizare, deconectați-l de la sursa de alimentare.
