Destinația produsului

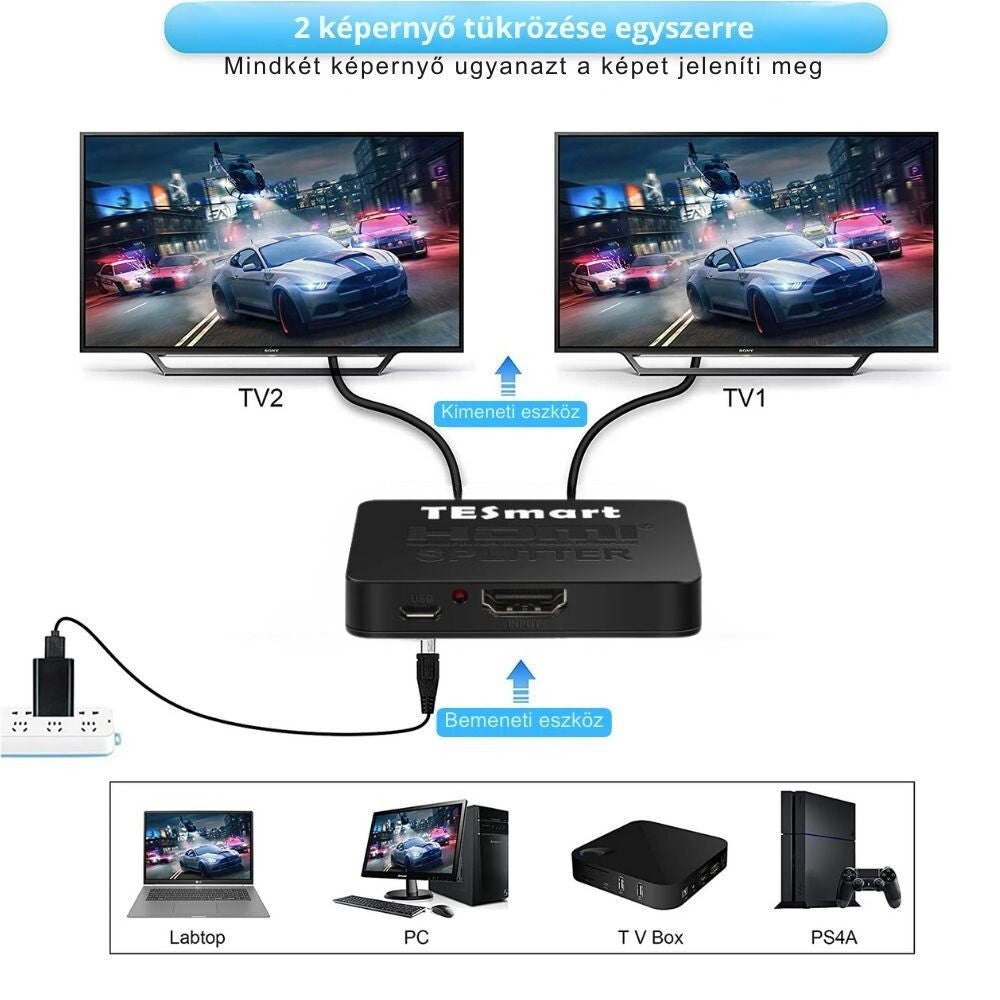

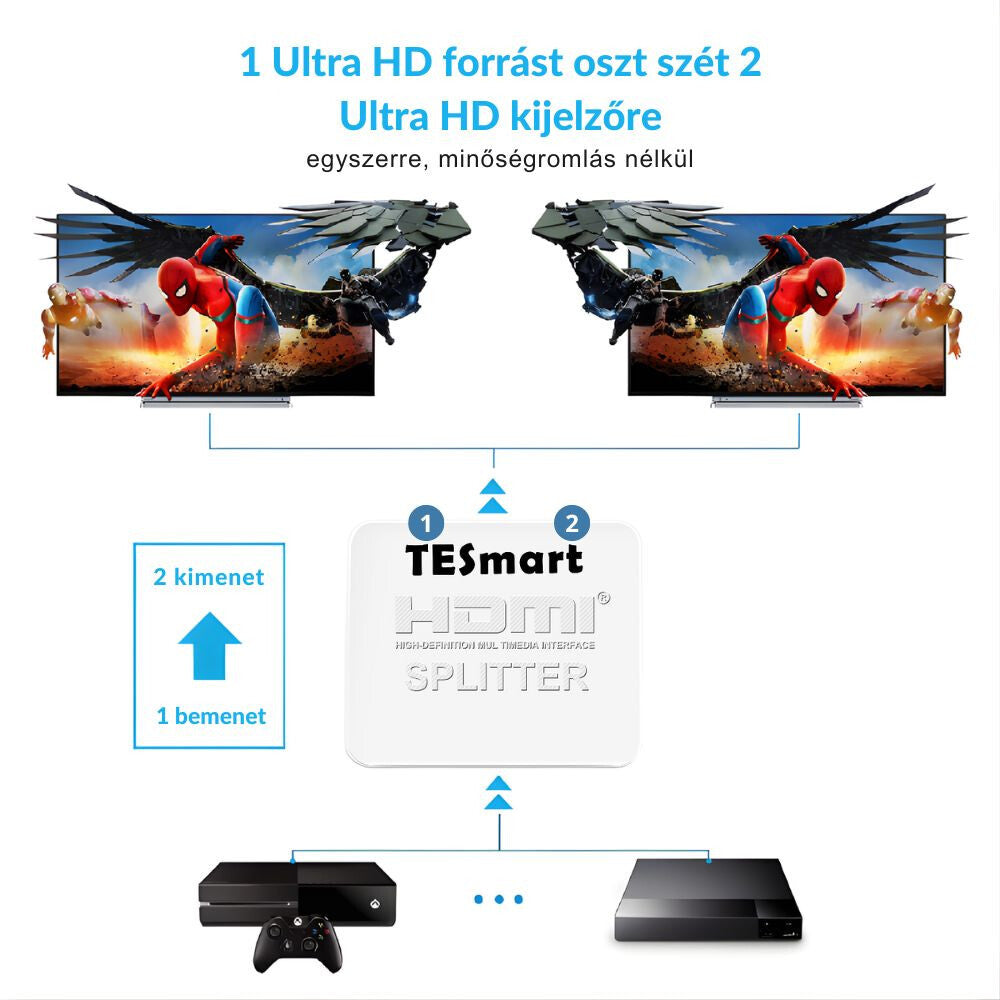

Cu ajutorul splitterului HDMI 1×2 semnalul video și audio al unei singure surse HDMI poate fi transmis simultan către două afișaje HDMI .

Poate fi utilizat, de exemplu, cu:

• un televizor
• un monitor
• un proiector
• un player DVD/Blu-ray
• un set-top box
• o consolă PS3 / PS4
• un computer
• alte dispozitive cu ieșire HDMI

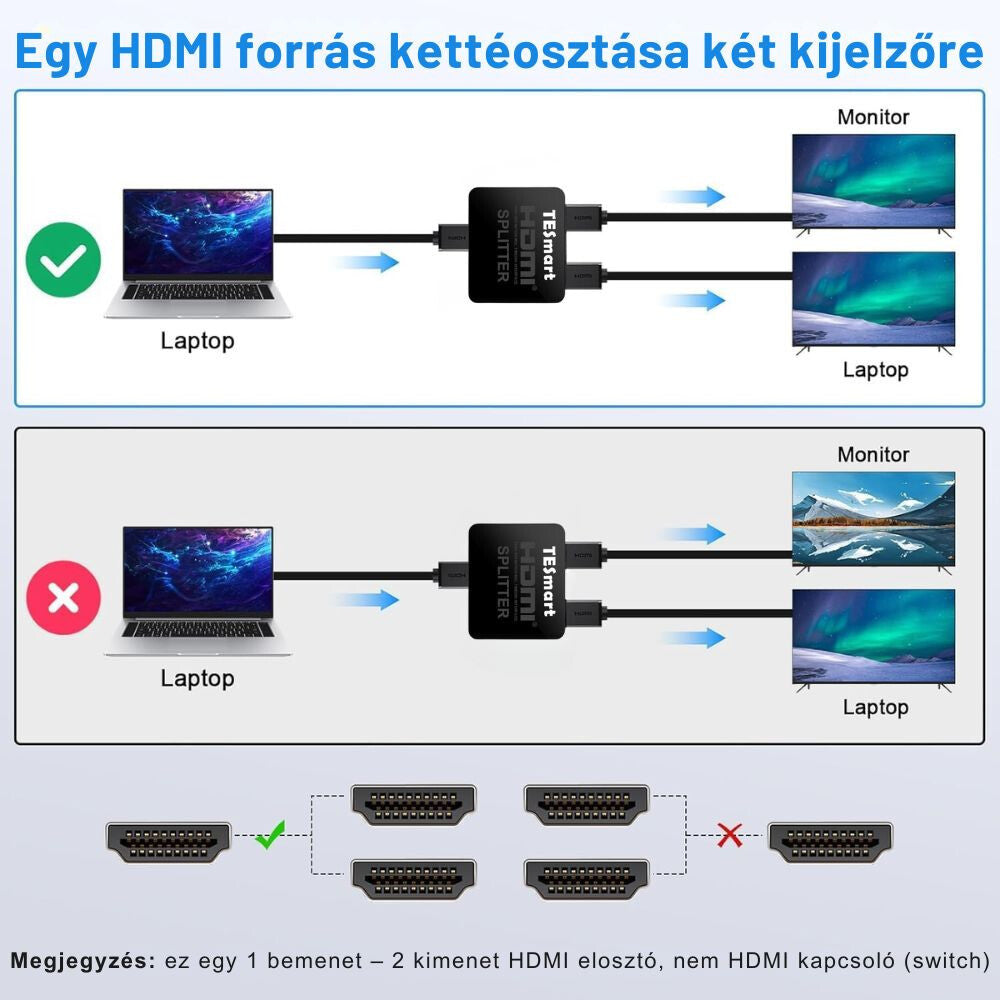

Important: splitterul transmite aceeași imagine către ambele afișaje. Nu este potrivit pentru afișarea a două imagini diferite sau pentru crearea unui desktop extins pe computer.

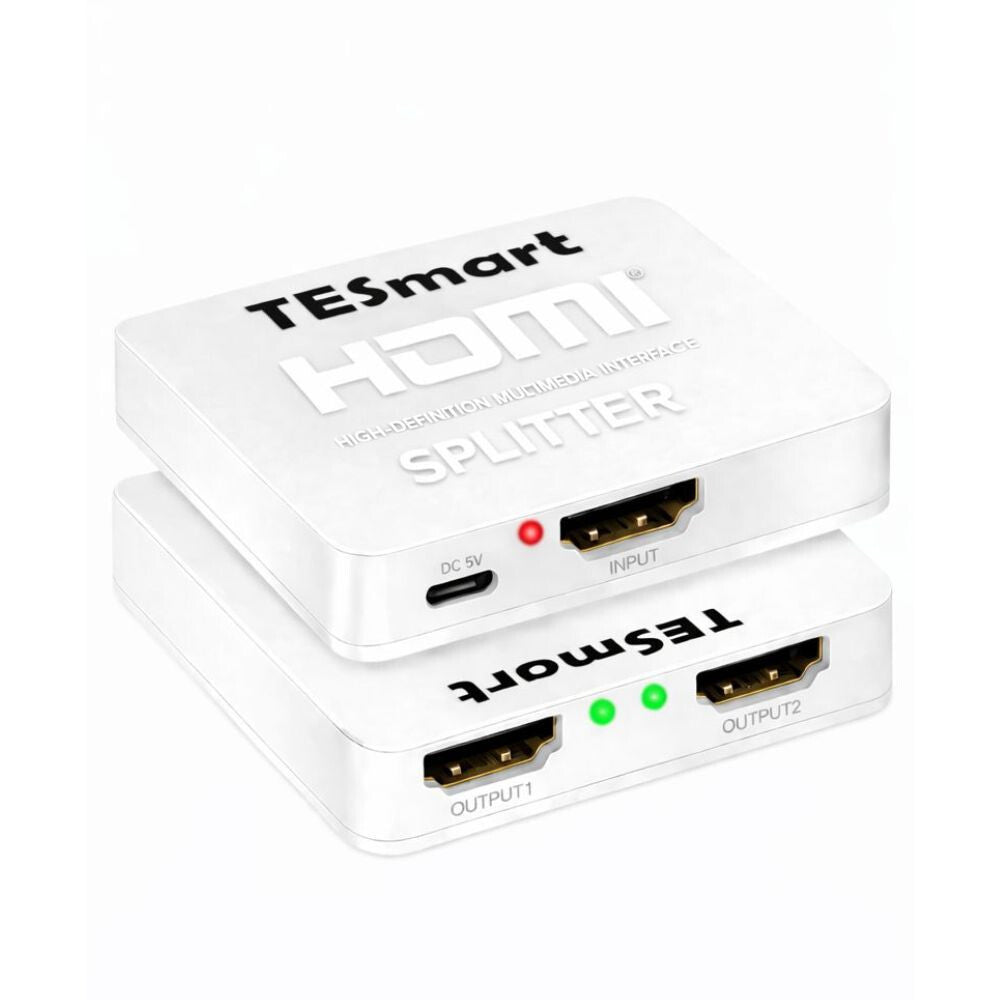

Caracteristici principale

• 1 intrare HDMI
• 2 ieșiri HDMI
• Transmiterea semnalului unei surse HDMI Ultra HD către două afișaje Ultra HD
• Rezoluție maximă acceptată: 3840 × 2160 @ 60 Hz
• Lățime de bandă maximă pentru transferul datelor: 18 Gbps
• Acceptă până la Deep Color de 36 biți/pixel támogatás
• Gestionare inteligentă EDID
• Acceptă sunet digital multicanal
• Poate fi utilizat și cu surse și afișaje DVI, cu ajutorul unui adaptor corespunzător
• Alimentare prin Micro USB


Formate audio acceptate

Pe baza informațiilor indicate pe ambalaj, dispozitivul acceptă, printre altele, următoarele formate audio:

• LPCM 7.1
• Dolby TrueHD
• Dolby Digital
• DTS-HD Master Audio

Formatul audio utilizabil efectiv depinde și de capacitățile sursei de semnal și ale afișajelor conectate.

Conținutul pachetului

• 1 × splitter HDMI 1×2
• 1 × cablu de alimentare Micro USB
• 1 × manual de utilizare

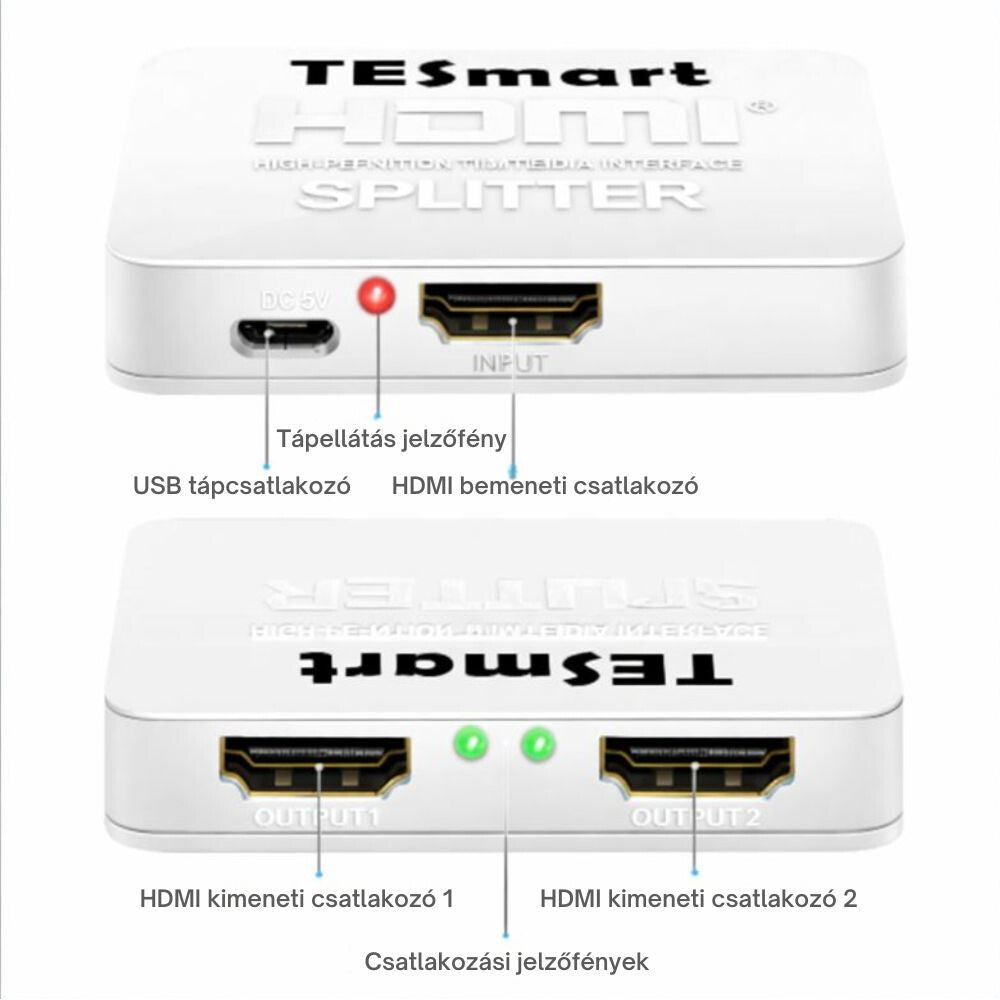

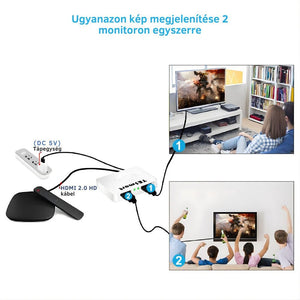

Conectare

1. Conectarea sursei HDMI

Conectați sursa HDMI la intrarea INPUT a splitterului, folosind un cablu HDMI.

Sursa de semnal poate fi, de exemplu:

• un player DVD/Blu-ray
• un set-top box
• o consolă de jocuri
• un player media
• un computer


2. Conectarea primului afișaj

Conectați primul televizor, monitor sau proiector la:

ieșirea HDMI OUTPUT 1

.

3. Conectarea celui de-al doilea afișaj

Conectați al doilea afișaj la:

OUTPUT 2

.

4. Conectarea alimentării

Conectați cablul de alimentare Micro USB inclus la intrarea de alimentare a splitterului.

Conectați capătul USB-A al cablului la o sursă de alimentare USB corespunzătoare.

5. Pornirea

Porniți:

1. sursa HDMI,
2. cele două afișaje
3. și asigurați alimentarea splitterului prin USB.

Ulterior, imaginea HDMI ar trebui să apară pe ambele afișaje.

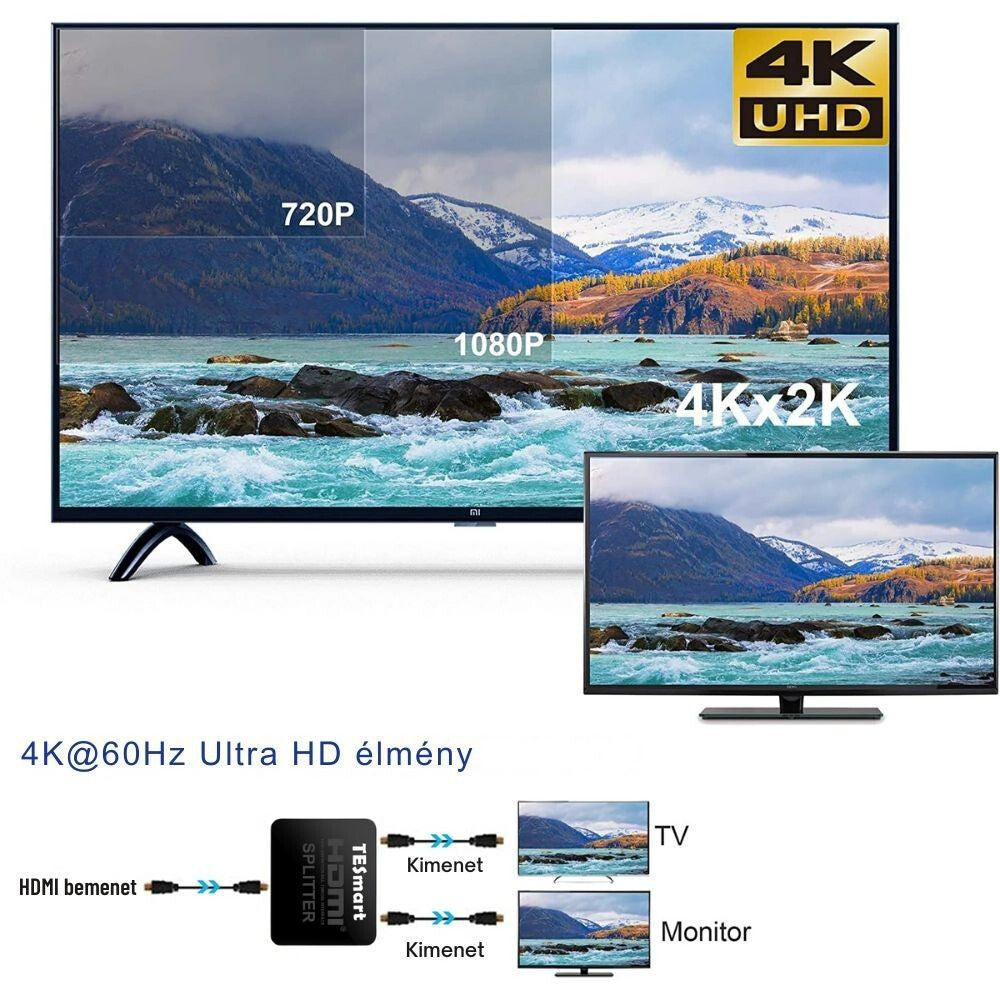

Utilizarea rezoluției 4K

Splitterul acceptă cel mult:

3840 × 2160 @ 60 Hz

rezoluție.

Pentru funcționarea la 4K 60 Hz, toate elementele sistemului trebuie să fie compatibile, inclusiv:

• sursa de semnal HDMI
• ambele afișaje
• cablurile HDMI utilizate

Dacă unul dintre dispozitivele conectate acceptă o rezoluție mai mică, este posibil ca sistemul să utilizeze o rezoluție comună mai mică.

EDID

Dispozitivul utilizează gestionarea inteligentă EDID, care facilitează comunicarea corespunzătoare între sursa de semnal și cele două afișaje.

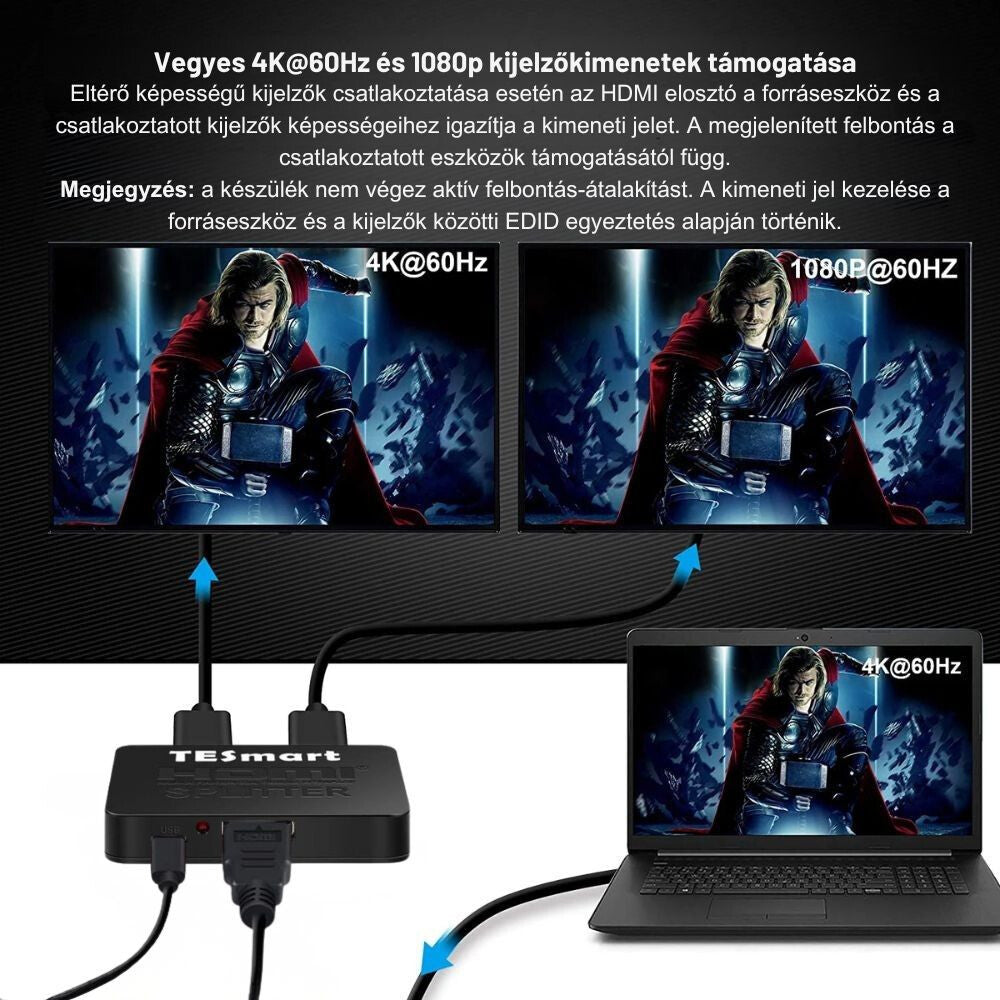

Dacă conectați două afișaje cu capacități diferite, rezoluția și formatul audio utilizabile pot fi influențate și de compatibilitatea comună a dispozitivelor.

Conectarea dispozitivelor DVI

Splitterul poate fi utilizat cu un adaptor HDMI–DVI adecvat și cu dispozitive prevăzute cu ieșire sau intrare DVI.

Este important de reținut că o conexiune DVI transmite de regulă doar imaginea, astfel încât, în acest caz, poate fi necesară o soluție separată pentru transmiterea sunetului.

Depanare

Nu apare nicio imagine pe niciun afișaj

Verificați:

• alimentarea prin Micro USB
• conectarea cablurilor HDMI
• dacă sursa de semnal este pornită
• dacă afișajele sunt setate pe intrarea HDMI corespunzătoare

Dacă este necesar, deconectați și reconectați cablurile HDMI.

Funcționează un singur afișaj

• Verificați al doilea cablu HDMI.
• Schimbați între ele cablurile OUTPUT 1 și OUTPUT 2.
• Încercați cele două afișaje separat.
• Verificați dacă ambele afișaje acceptă rezoluția actuală.


4K 60 Hz nu funcționează

Verificați dacă:

• sursa de semnal transmite într-adevăr un semnal 4K la 60 Hz
• ambele afișaje acceptă rezoluția 4K la 60 Hz
• utilizați cabluri HDMI corespunzătoare

Lățimea de bandă maximă a dispozitivului este 18 Gbps.

Nu există sunet

Verificați:

• setările audio ale sursei de semnal
• formatele audio acceptate de afișaje
• dacă conexiunea nu se realizează printr-un adaptor DVI


Instrucțiuni de siguranță

• Utilizați dispozitivul într-un mediu uscat.
• Protejați-l de apă și umezeală.
• Nu îl demontați.
• Nu îl utilizați cu un cablu deteriorat.
• Nu îl expuneți la căldură excesivă.
• Nu forțați conectorii.
• Deconectați dispozitivul de la sursa de alimentare înainte de curățare.
• Dacă nu utilizați dispozitivul pentru o perioadă mai lungă, deconectați cablul de alimentare USB.
