1. Destinația produsului
Cu ajutorul splitterului HDMI, semnalul unei surse HDMI video și audio poate fi transmis simultan către mai multe afișaje.
În funcție de model, o sursă HDMI poate fi conectată la:
- 2 afișaje – model 1×2
- 4 afișaje – model 1×4
- 8 afișaje – model 1×8
- 16 afișaje – model 1×16
Afișajele conectate redau imaginea și sunetul aceleiași surse HDMI.
Poate fi utilizat, de exemplu:
- cu un computer
- cu un player DVD/Blu-ray
- cu un set-top box
- cu un DVR
- cu o consolă de jocuri PS3/PS4 sau alta
- cu un player media
2. Caracteristici principale
- Transmiterea unui semnal de intrare HDMI către mai multe afișaje
- Rezoluție maximă: 3840 × 2160 @ 60 Hz
- Compatibilitate 4K 60 Hz 4:4:4 acceptată
- Viteză maximă de transfer al datelor: 18 Gbit/s
- Compatibilitate HDCP 2.2
- HDR10 acceptată
- Dolby Vision acceptată
- Până la 36 biți/pixel Deep Color acceptată
- Gestionare inteligentă EDID
- Formate audio acceptate:
- LPCM 7.1
- Dolby TrueHD
- Dolby Digital Plus
- DTS-HD Master Audio
- Dispozitivul acceptă și utilizarea unor afișaje cu rezoluții diferite, de exemplu:
- 1920 × 1080 @ 60 Hz
- 3840 × 2160 @ 60 Hz

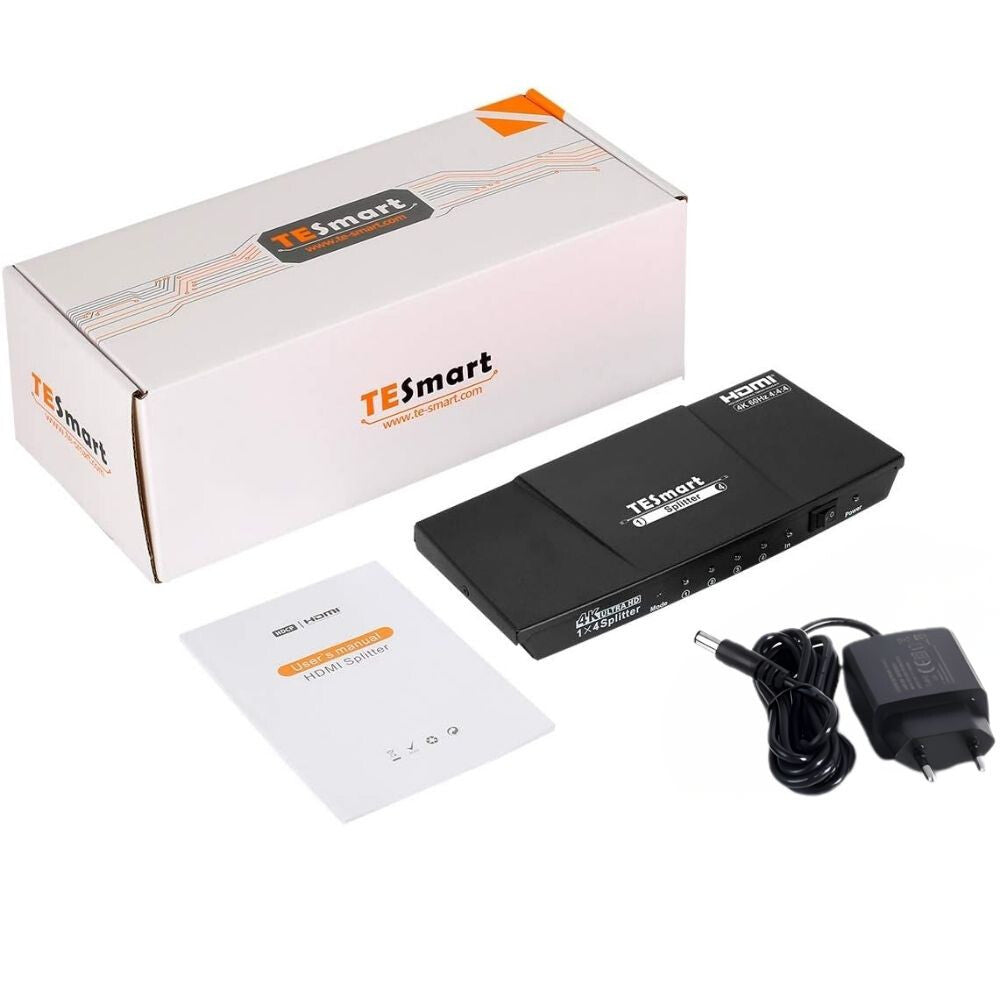

3. Conținutul pachetului
- 1 splitter HDMI
- 1 adaptor de rețea
- 1 manual de utilizare
Sursă de alimentare
Sursa de alimentare necesară depinde de model:
- anumite modele: DC 5 V
- modelul 1×16: DC 12 V
Utilizați întotdeauna sursa de alimentare inclusă împreună cu produsul.
4. Comenzile splitterului HDMI 1×2
Modelul 1×2 împarte o intrare HDMI în două ieșiri HDMI.
1. DC 5V
Conectorul adaptorului de rețea.
2. HDMI INPUT
Pentru conectarea sursei de semnal HDMI.
3. HDMI OUTPUT 1–2
Pentru conectarea celor două afișaje.
4. LED Output Status
LED-uri care indică starea ieșirilor HDMI.
5. LED Power Status
Se aprinde când dispozitivul este alimentat corespunzător.
6. Buton Mode / EDID
Servește la selectarea modului de funcționare EDID.

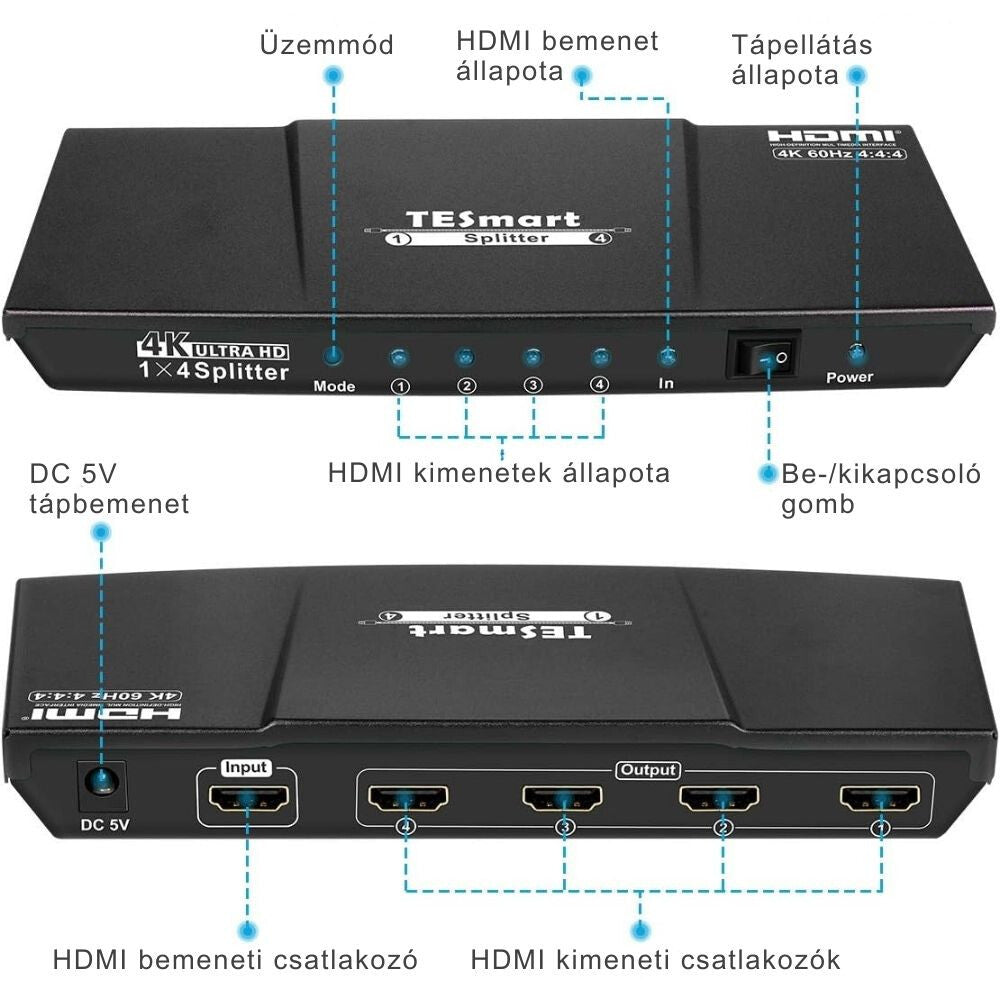

5. Comenzile splitterului HDMI 1×4
Modelul 1×4 transmite o intrare HDMI către cel mult patru afișaje.
Conectori și indicatori
- DC 5V – intrare de alimentare
- HDMI INPUT – conectarea sursei HDMI
- HDMI OUTPUT 1–4 – conectarea afișajelor
- Buton EDID Mode – selectarea modului EDID
- LED-uri Output Status – indică starea fiecărei ieșiri
- LED Input Status – indică starea semnalului de intrare HDMI
- Comutator Power – pornire/oprire
- LED Power Status – indicatorul alimentării
6. Comenzile splitterului HDMI 1×8
Modelul 1×8 transmite un semnal HDMI către cel mult opt afișaje.
Conectori principali:
- DC 5V intrare de alimentare
- HDMI INPUT
- 8 ieșiri HDMI OUTPUT
- LED-uri indicatoare ale stării ieșirilor
- LED indicator de alimentare
- buton de pornire/oprire
7. Comenzile splitterului HDMI 1×16
Modelul 1×16 transmite o singură sursă HDMI către cel mult 16 afișaje .
Conectori principali:
- DC 12V intrare de alimentare
- HDMI INPUT
- 16 ieșiri HDMI OUTPUT
- LED-uri indicatoare ale stării ieșirilor
- LED indicator de alimentare
- buton de pornire/oprire

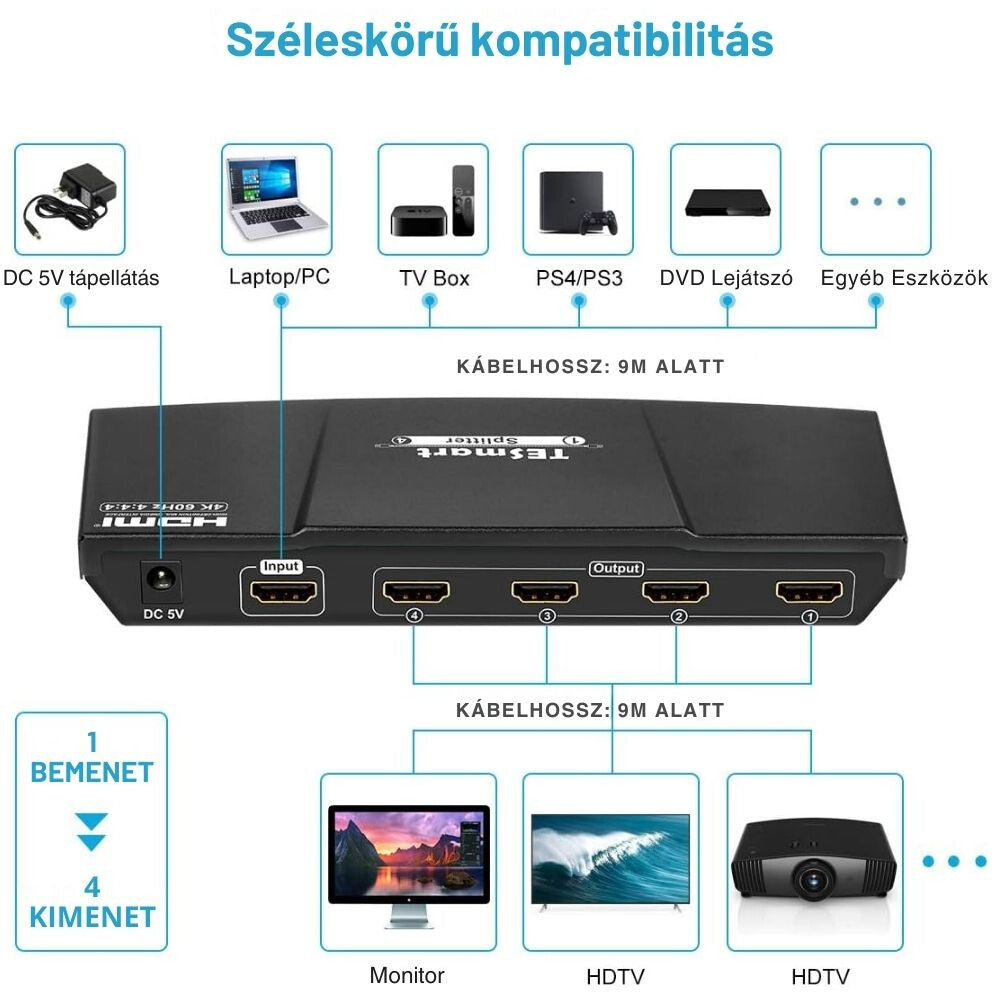

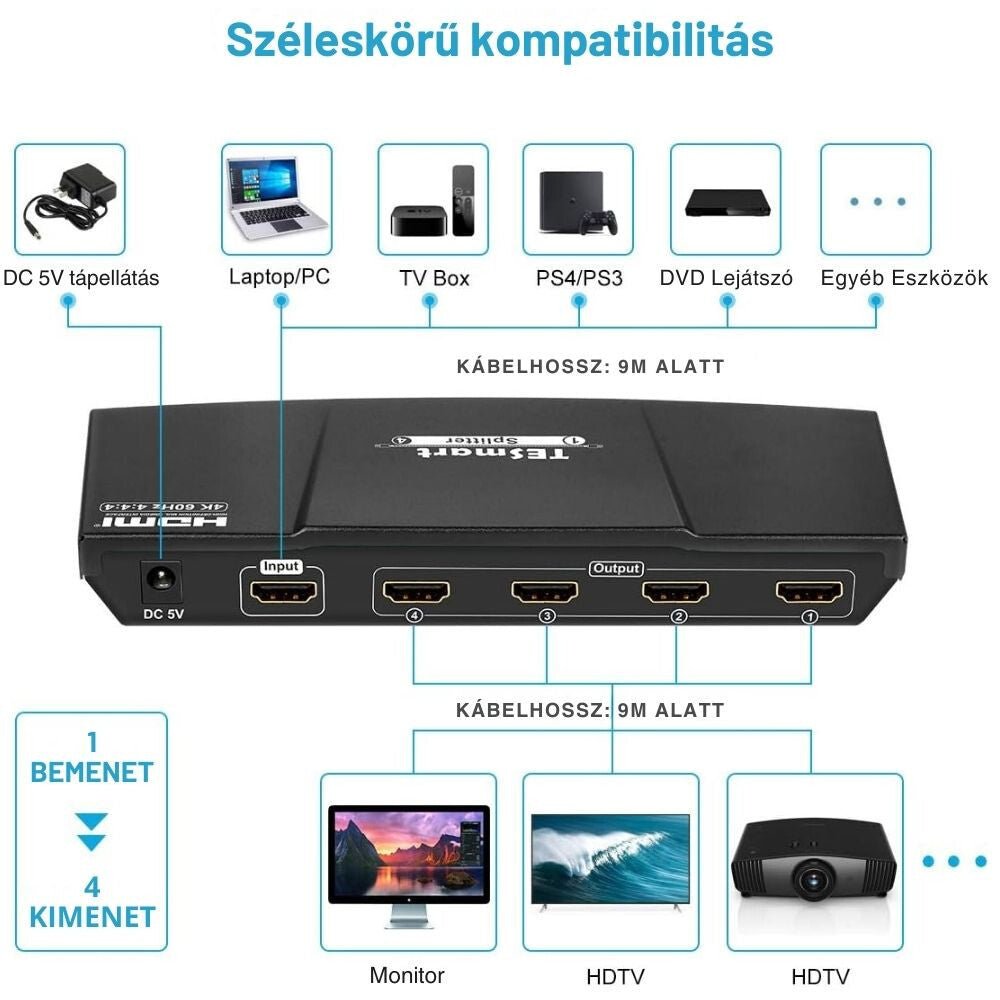

8. Conectarea dispozitivului
Pasul 1 – Conectarea sursei HDMI
Conectați dispozitivul HDMI pe care doriți să îl utilizați la intrarea HDMI INPUT splitterului.
De exemplu:
DVD / computer / consolă de jocuri → HDMI INPUT
Pasul 2 – Conectarea afișajelor
Conectați monitoarele sau televizoarele la ieșirile HDMI OUTPUT folosind cabluri HDMI.
În funcție de model:
- 1×2 → cel mult 2 afișaje
- 1×4 → cel mult 4 afișaje
- 1×8 → cel mult 8 afișaje
- 1×16 → cel mult 16 afișaje
Nu este necesar să utilizați toate ieșirile.
Pasul 3 – Alimentarea
Conectați adaptorul de alimentare inclus la dispozitiv.
Apoi porniți splitterul, dacă modelul respectiv are un comutator Power separat.
Pasul 4 – Pornirea dispozitivelor
Ordine recomandată:
- Porniți sursa HDMI
- Porniți splitterul HDMI
- porniți afișajele
Pe afișajele conectate trebuie să apară aceeași sursă HDMI.

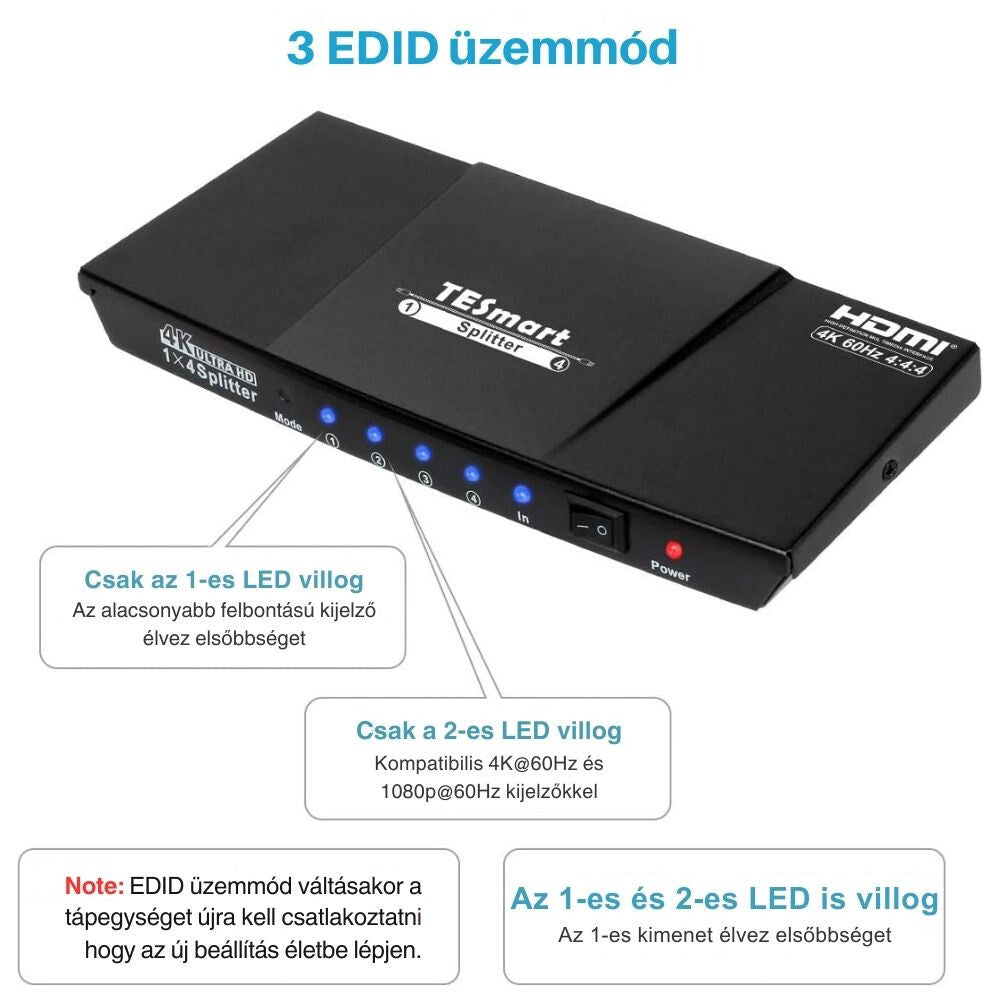

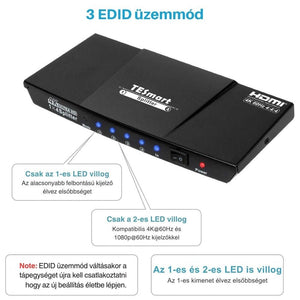

9. Funcția EDID – modelele 1×2 și 1×4
Cu ajutorul EDID, splitterul determină ce formate video și audio pot fi utilizate cu afișajele conectate.
Butonul Mode / EDID permite selectarea diferitelor moduri de funcționare.
Modul EDID 1
Clipește doar LED1
Afișajul cu rezoluția mai mică are prioritate.
Acest mod poate fi util atunci când utilizați monitoare sau televizoare cu rezoluții diferite.
Modul EDID 2
Clipește doar LED2
Mod de compatibilitate pentru utilizarea simultană a afișajelor 4K și 1080p.
Acest mod este recomandat, de exemplu, dacă:
- unul dintre afișaje este 4K,
- iar celălalt afișaj este Full HD.
Modul EDID 3
LED1 și LED2 clipesc simultan
Afișajul conectat la ieșirea OUTPUT 1 are prioritate.
În acest mod, splitterul se adaptează la capacitățile afișajului conectat la prima ieșire.

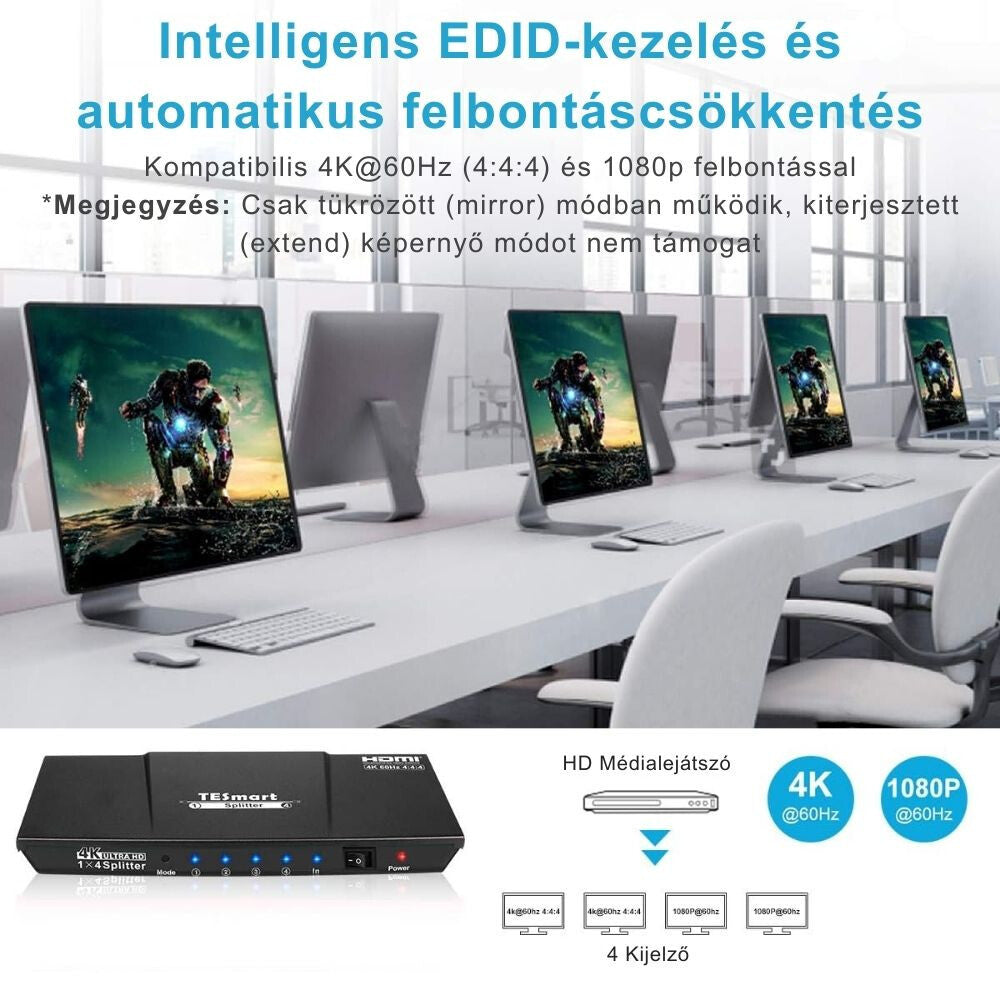

10. Utilizarea afișajelor cu rezoluții diferite
Dispozitivul permite conectarea simultană a unor afișaje cu rezoluții diferite, de exemplu:
- un afișaj: 4K 3840 × 2160 @ 60 Hz
- celălalt afișaj: Full HD 1920 × 1080 @ 60 Hz
Pentru aceasta, la modelele 1×2 și 1×4, selectați modul EDID corespunzător, dacă este necesar.
Important
Compatibilitatea afișajelor cu dispozitivul sursă poate influența rezoluția disponibilă.
Descrierea producătorului avertizează, de asemenea, că utilizarea simultană a anumitor monitoare 2K și 4K poate cauza probleme de compatibilitate sau erori de imagine.
11. LED-uri indicatoare de stare
LED-ul Power
Se aprinde când splitterul este alimentat corespunzător.
LED-ul Input
La modelele prevăzute cu acest indicator, se aprinde când dispozitivul detectează un semnal HDMI activ la intrare.
LED-uri Output
LED-ul aferent ieșirii HDMI respective se aprinde când dispozitivul detectează o conexiune activă la un afișaj.
12. Utilizarea 4K
Dispozitivul poate transmite cel mult:
rezoluția 3840 × 2160 la 60 Hz, 4:4:4
.
Pentru funcționarea corespunzătoare la 4K@60 Hz, întregul lanț HDMI trebuie să accepte acest format:
- sursa HDMI
- splitterul
- afișajul
- cablurile HDMI
Dacă unul dintre aceste dispozitive acceptă doar o rezoluție mai mică, este posibil ca sistemul să utilizeze o rezoluție mai mică.
13. Depanare
Nu există imagine pe niciun afișaj
Verificați:
- dacă splitterul este alimentat;
- dacă LED-ul Power este aprins;
- dacă sursa HDMI este pornită;
- dacă este conectat corect cablul HDMI de intrare;
- dacă monitoarele sau televizoarele sunt setate pe intrarea corespunzătoare.
Există imagine doar pe unul dintre afișaje
Verificați cablul HDMI al ieșirii respective și starea LED-ului Output.
Încercați să conectați afișajul și la o altă ieșire HDMI.
Un afișaj este 4K, celălalt este 1080p, iar imaginea nu este corespunzătoare
Cu butonul EDID, selectați modul de compatibilitate 4K + 1080p, dacă acesta este disponibil pe modelul respectiv.
Imaginea 4K pâlpâie sau dispare periodic
Încercați:
- un cablu HDMI mai scurt;
- un cablu HDMI de calitate mai bună, compatibil cu transmisia 4K@60Hz;
- o rezoluție mai mică.
Există imagine, dar nu există sunet
Verificați:
- dacă afișajul acceptă formatul audio transmis de sursă;
- dacă setarea EDID este corectă;
- dacă ieșirea audio HDMI a sursei HDMI este setată la HDMI.
14. Informații importante
- Acest dispozitiv este un splitter HDMI, prin urmare transmite aceeași sursă HDMI către mai multe afișaje.
- Nu poate fi utilizat pentru comutarea între mai multe surse HDMI distincte.
- Dispozitivul este compatibil cu HDCP 2.2.
- Pentru transmiterea HDR10 și Dolby Vision, atât sursa, cât și afișajul trebuie să accepte formatul respectiv.
- Pentru 4K@60Hz este necesară utilizarea unui cablu HDMI corespunzător.
- Utilizați numai o sursă de alimentare cu tensiunea corespunzătoare dispozitivului.
- Modelul 1×16 funcționează la 12 V, în timp ce variantele mai mici menționate în manual utilizează alimentare de 5 V .
- Utilizați dispozitivul într-un loc uscat și bine ventilat și protejați-l de umezeală, căldură excesivă și lumina directă a soarelui.
