1. Produsul este destinat

Splitterul HDMI este utilizat pentru a transmite simultan semnalul video și audio al unei singure surse HDMI către mai multe afișaje HDMI.

În funcție de model, la o sursă HDMI pot fi conectate:

· 1×2 model: 2 afișaje

· 1×4 model: 4 afișaje

· 1×8 model: 8 afișaje

· 1×16 model: 16 afișaje

Afișajele conectate redau imaginea și sunetul aceleiași surse. Poate fi utilizat, de exemplu, cu:

· un player DVD sau Blu-ray

· un set-top box

· un computer

· un player media

· un PS3 / PS4 sau altă consolă de jocuri HDMI

2. Caracteristici principale

· Transmiterea semnalului unei surse HDMI către mai multe afișaje

· Rezoluție maximă

3840 × 2160 @ 30 Hz acceptată · Până la

36 biți/pixel Deep Color · Gestionare inteligentă a

EDID · Compatibil cu majoritatea surselor HDMI și a dispozitivelor de afișare

· Formatele audio acceptate includ:

o LPCM 7.1

o Dolby TrueHD

o Dolby Digital Plus

o DTS-HD Master Audio

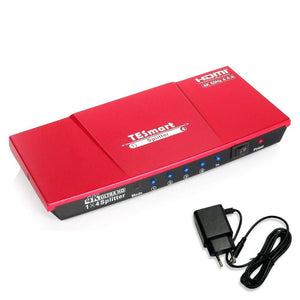

3. Conținutul pachetului

· 1 buc. splitter HDMI

· 1 buc. adaptor de alimentare

· 1 buc. manual de utilizare

Alimentare

Adaptorul necesar este, în funcție de model:

· DC 5 V

· sau

DC 12 V Utilizați întotdeauna adaptorul inclus împreună cu dispozitivul.

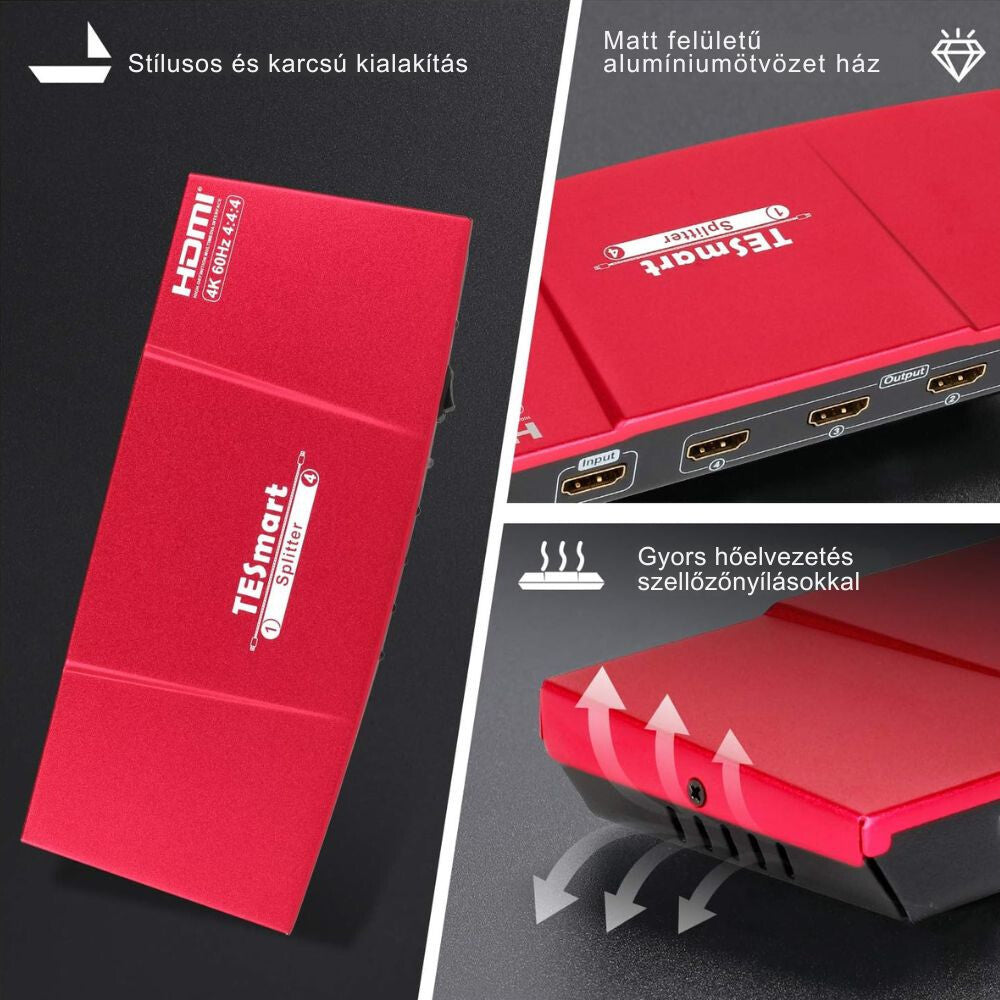

4. Conectori și indicatoare luminoase

HDMI INPUT

Conectați aici sursa de semnal HDMI dorită.

De exemplu:

DVD / PC / set-top box / consolă de jocuri → HDMI INPUT

HDMI OUTPUT

Ieșirile HDMI pentru conectarea afișajelor.

În funcție de model:

· OUTPUT 1–2

· OUTPUT 1–4

· OUTPUT 1–8

· OUTPUT 1–16

Nu este necesară utilizarea tuturor ieșirilor.

DC 5V / DC 12V

Conectorul adaptorului de alimentare.

Verificați întotdeauna tensiunea exactă pe modelul respectiv sau pe adaptorul inclus.

Power Status

LED-ul care indică alimentarea.

Este aprins când dispozitivul primește alimentarea corespunzătoare și funcționează.

Output Status

LED-urile de stare asociate fiecărei ieșiri HDMI.

Aprinderea LED-ului corespunzător indică faptul că afișajul conectat la ieșirea HDMI respectivă are o conexiune activă cu splitterul.

Input Status

La modelele prevăzute cu un indicator separat pentru intrare, acest LED indică faptul că dispozitivul detectează un semnal la intrarea HDMI.

5. Modelele individuale

Model 1×2

· 1 intrare HDMI

· 2 ieșiri HDMI

· alimentare DC 5 V

· indicator de stare Power

· indicatoare de stare pentru ieșiri

Transmite simultan imaginea unei surse HDMI către două afișaje.

Model 1×4

· 4 ieșiri HDMI

· 2 ieșiri HDMI

· indicatoare de stare pentru intrare și ieșire

· indicator de stare Power

· buton de pornire/oprire

O sursă HDMI poate fi afișată simultan pe cel mult patru afișaje.

Model 1×8

· 8 ieșiri HDMI

· 2 ieșiri HDMI

O sursă HDMI poate fi transmisă simultan către cel mult opt afișaje.

· indicator de stare Power

Transmite simultan imaginea unei surse HDMI către două afișaje.

O sursă HDMI poate fi afișată simultan pe cel mult patru afișaje.

Unele variante 1×8

includ și funcția EDID Mode Adjust utilizată pentru configurarea compatibilității cu afișajele.

Model 1×16

· 2 ieșiri HDMI

· 16 ieșiri HDMI

· alimentare DC 12 V

Transmite simultan imaginea unei surse HDMI către două afișaje.

O sursă HDMI poate fi afișată simultan pe cel mult patru afișaje.

Transmite simultan imaginea și sunetul unei surse HDMI către cel mult 16 afișaje.

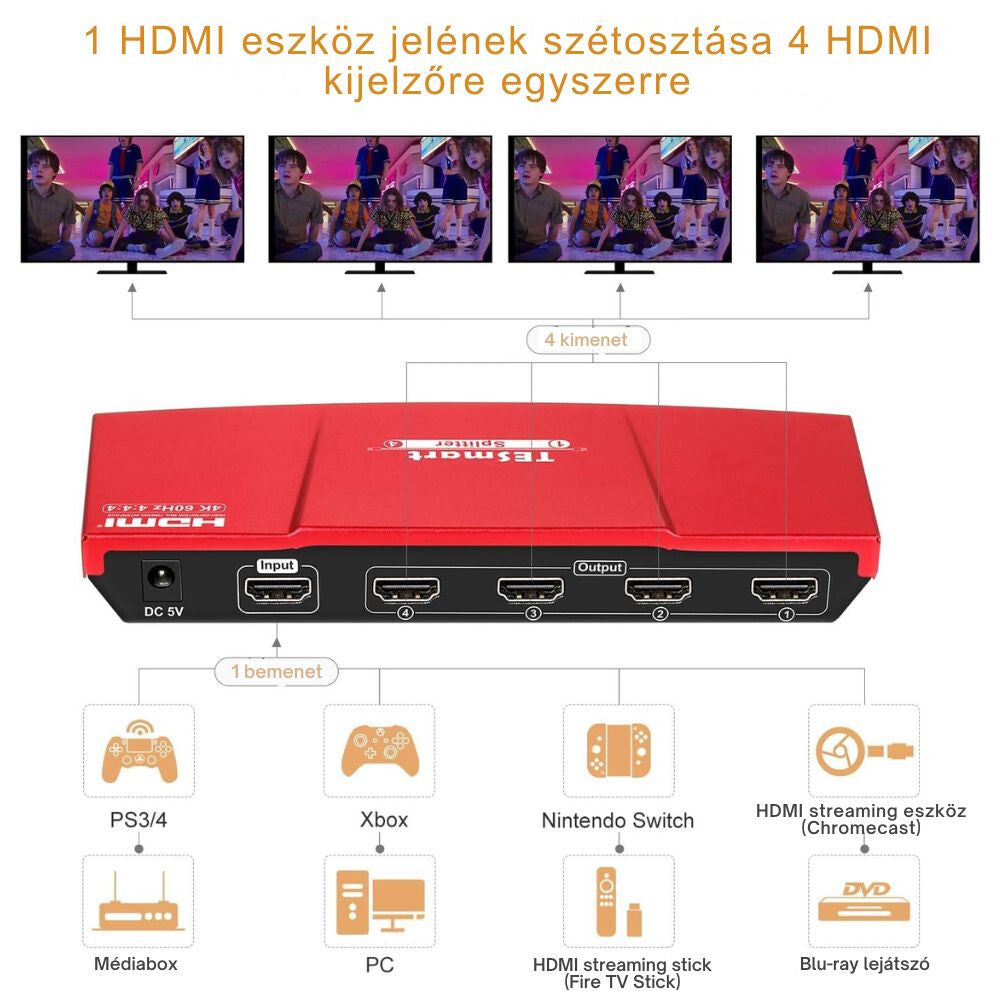

6. Conectarea dispozitivului

Pasul 1 – Sursa HDMI

Conectați sursa de semnal HDMI dorită la portul Conectați aici sursa de semnal HDMI dorită. dispozitivului folosind un cablu HDMI.

Exemplu:

Player DVD → HDMI INPUT

Pasul 2 – Afișajele

Conectați monitoarele sau televizoarele la ieșirile HDMI ale dispozitivului.

De exemplu, în cazul modelului 1×4:

· OUTPUT 1 → TV 1

· OUTPUT 2 → TV 2

· OUTPUT 3 → TV 3

· OUTPUT 4 → TV 4

Pasul 3 – Alimentarea

Conectați adaptorul de rețea furnizat împreună cu dispozitivul.

Asigurați-vă că utilizați exclusiv un adaptor cu tensiunea corespunzătoare modelului respectiv.

Pasul 4 – Pornirea

Dacă modelul are un comutator Power separat, porniți dispozitivul.

Apoi verificați LED-ul Power.

Pasul 5 – Pornirea sursei HDMI și a ecranelor

Porniți:

1. dispozitivul sursă HDMI,

2. splitterul HDMI,

3. ecranele conectate.

Setați televizoarele sau monitoarele la intrarea HDMI corespunzătoare.

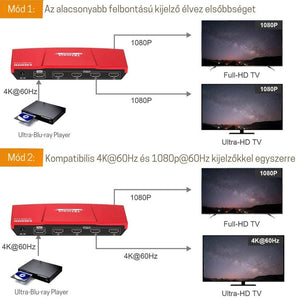

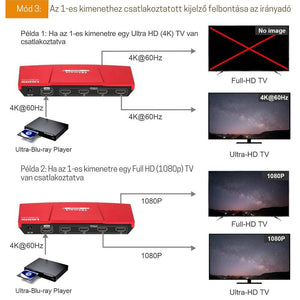

7. Funcția EDID

Prin intermediul EDID, sursa HDMI primește informații despre formatele video și audio acceptate de ecranele conectate.

Pe majoritatea modelelor, gestionarea EDID se realizează automat.

Pe unele variante există o setare separată. EDID Mode Adjust Dacă:

· nu există imagine,

· rezoluția nu este corespunzătoare,

· sau utilizați ecrane de tipuri diferite,

se recomandă schimbarea modului EDID.

Important

Opțiunile și funcționarea setării EDID pot varia în funcție de model.

8. Rezoluția

Conform manualului, rezoluția maximă acceptată de dispozitiv este:

Pentru funcționarea corectă, aceasta trebuie să fie acceptată de:

acceptată

· sursa HDMI

· cablurile HDMI

· splitter

· ecran

Dacă unul dintre dispozitive acceptă doar o rezoluție mai mică, sistemul poate funcționa la o rezoluție mai mică în consecință.

9. Depanarea

Nu există imagine pe niciun ecran

Verificați:

· dacă LED-ul Power este aprins;

· dacă adaptorul de rețea este conectat corect;

· dacă sursa HDMI este pornită;

· dacă este conectat corect cablul HDMI de intrare;

· dacă ecranele sunt setate la intrarea HDMI corespunzătoare.

Imaginea apare doar pe unele ecrane

· cablul ieșirii HDMI respective;

· dacă LED-ul Power este aprins;

· LED-ul Output Status;

· dacă ecranul este pornit.

Încercați ecranul problematic și la o altă ieșire HDMI.

Nu există imagine la rezoluția 4K

Încercați:

· un cablu HDMI de calitate corespunzătoare;

· un cablu HDMI mai scurt;

· o rezoluție mai mică.

Verificați dacă atât ecranul, cât și sursa HDMI acceptă rezoluția respectivă.

Imaginea pâlpâie sau se întrerupe acceptată Cauza poate fi:

· un cablu HDMI prea lung;

· un cablu de calitate necorespunzătoare;

· o problemă de compatibilitate;

· o setare EDID necorespunzătoare.

Există imagine, dar nu și sunet

· setarea audio a sursei HDMI;

· formatul audio acceptat de ecran;

· dacă LED-ul Power este aprins;

· compatibilitatea EDID.

10. Informații importante

· Dispozitivul este un

splitter HDMI

, nu un switch HDMI. · Distribuie semnalul unei singure surse HDMI către mai multe ecrane.· În principiu, pe ecrane este afișat același conținut.

· Nu poate fi utilizat pentru comutarea între mai multe surse HDMI distincte.

· Utilizați-l numai cu un adaptor de

5 V sau 12 V corespunzător modelului respectiv

. · Nu acoperiți orificiile de ventilație ale dispozitivului. · Protejați-l de apă, umezeală și căldură intensă.

· Nu îndoiți puternic cablurile HDMI și nu aplicați forță excesivă la conectare.

· Óvja víztől, nedvességtől és erős hőhatástól.

· A HDMI kábeleket ne hajlítsa meg erősen, és csatlakoztatáskor ne alkalmazzon túlzott erőt.
